Cách kiểm tra bản vẽ lắp thay DN125

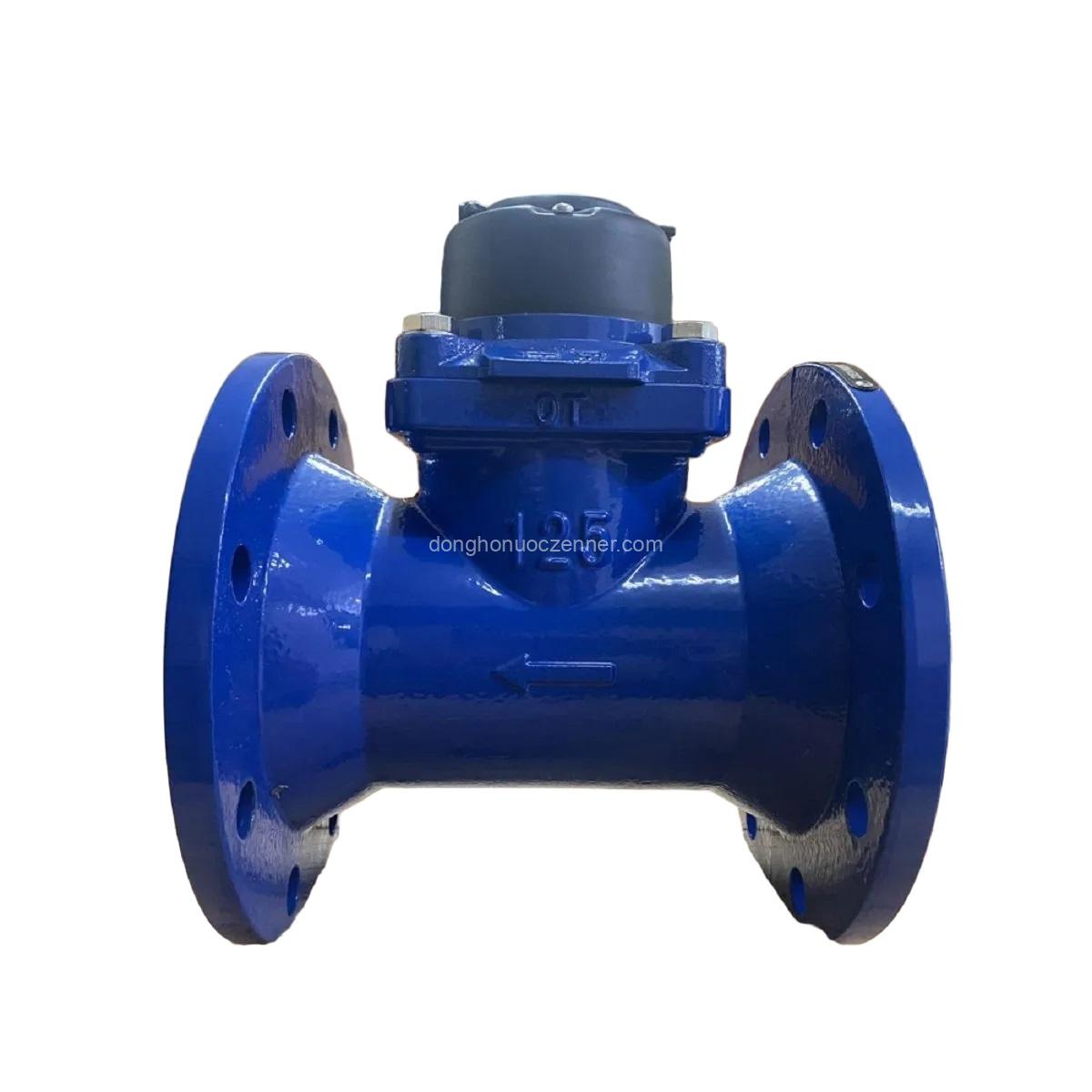

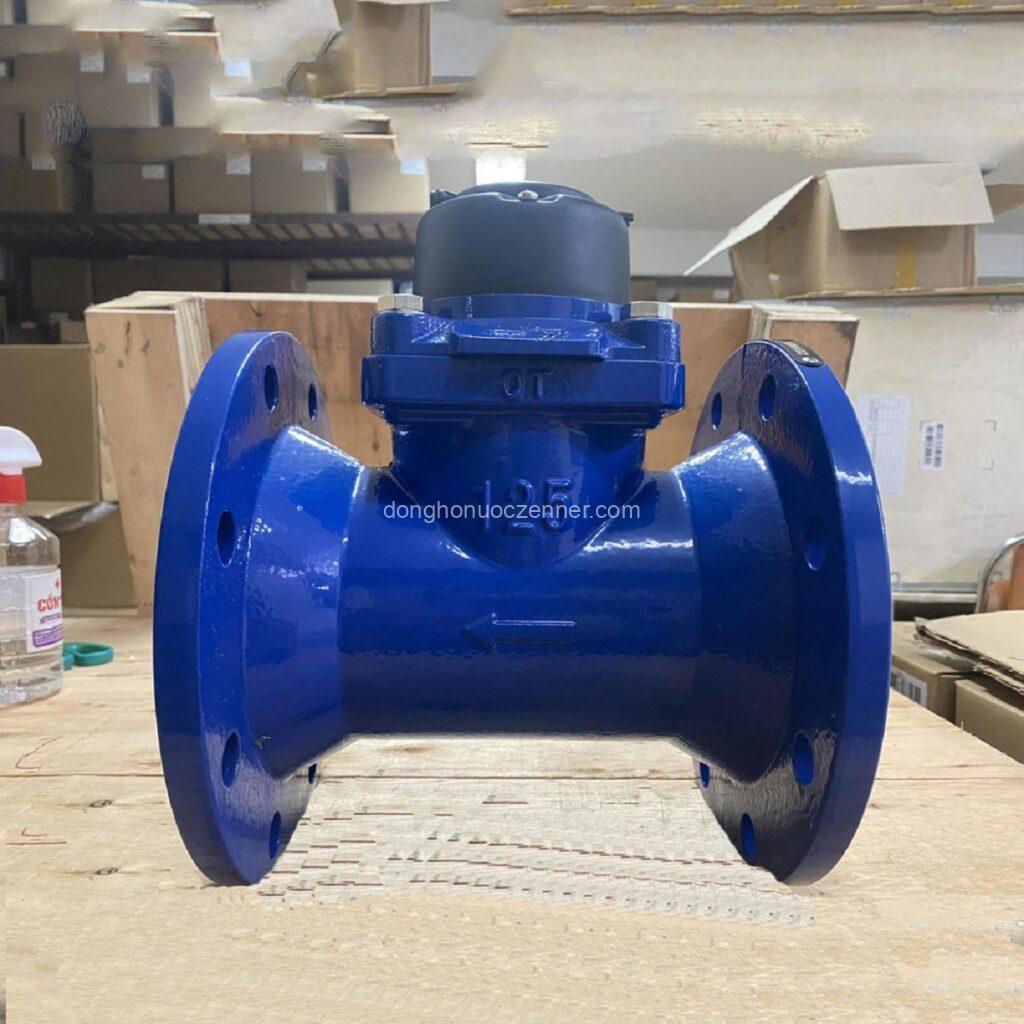

Catalogue WPH-N ghi thân dài 250 mm cho cả DN100 và DN125, nhưng đường kính ngoài bích lần lượt là 220 và 250 mm. Chiều dài thân trùng nhau có thể gây nhầm khi bản vẽ cũ thiếu kích thước bích.

Đo cụm bích DN125 khi chưa có bản vẽ hoàn công
Ghi khoảng cách giữa các mặt ghép, số lỗ, đường kính ngoài và đường kính vòng tâm lỗ. Đặt mốc đo trên ảnh hoặc phác thảo có đơn vị để người đối chiếu không nhầm các kích thước.
Nếu có khoảng trống hạn chế, bổ sung chiều cao từ tim ống tới nắp hố. Đề nghị kèm bản vẽ của đúng cấu hình chào hàng để kiểm tra đường đưa thiết bị vào. Xem hướng dẫn chọn đồng hồ cho tuyến cấp công nghiệp.
Thông số tham chiếu và tài liệu đối chiếu

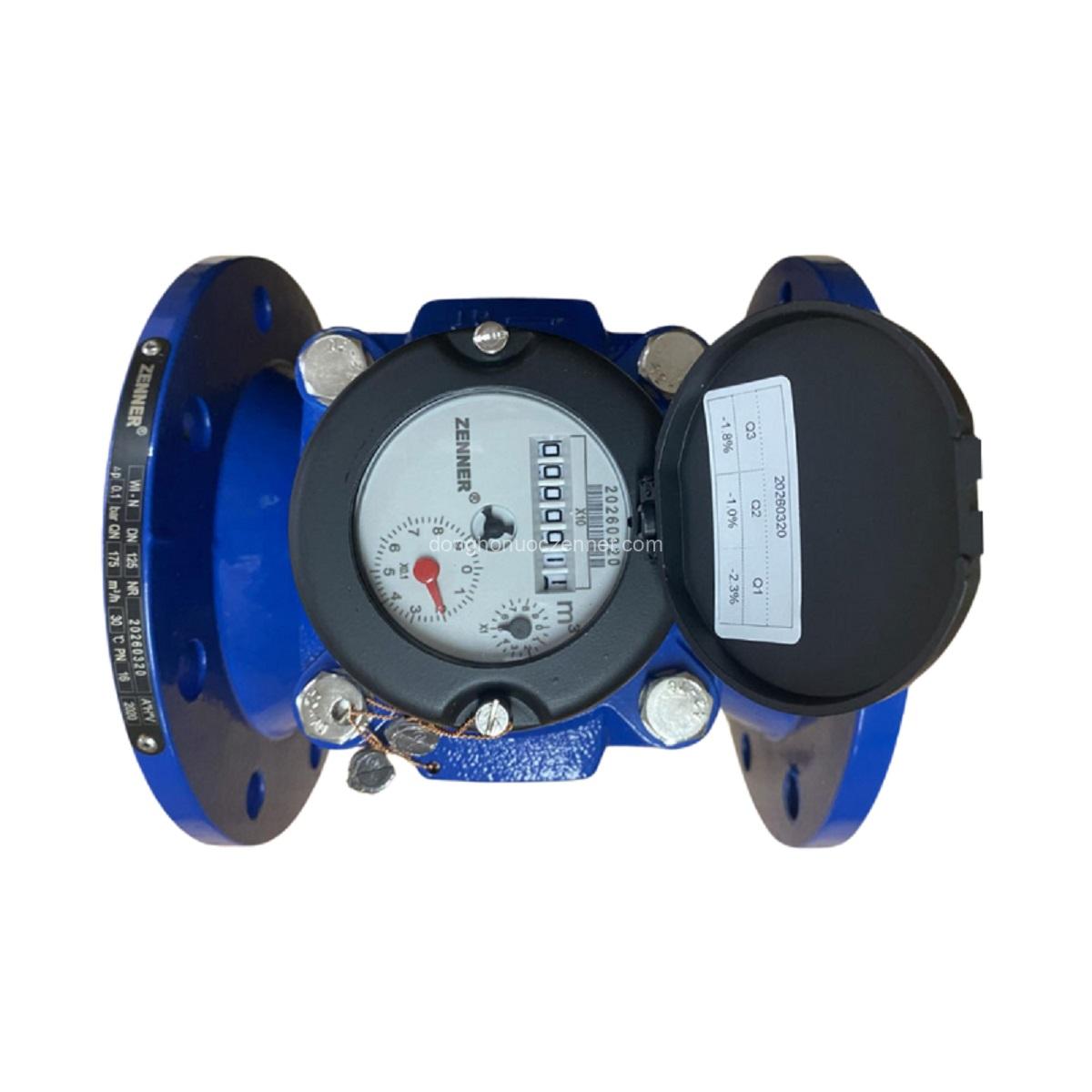

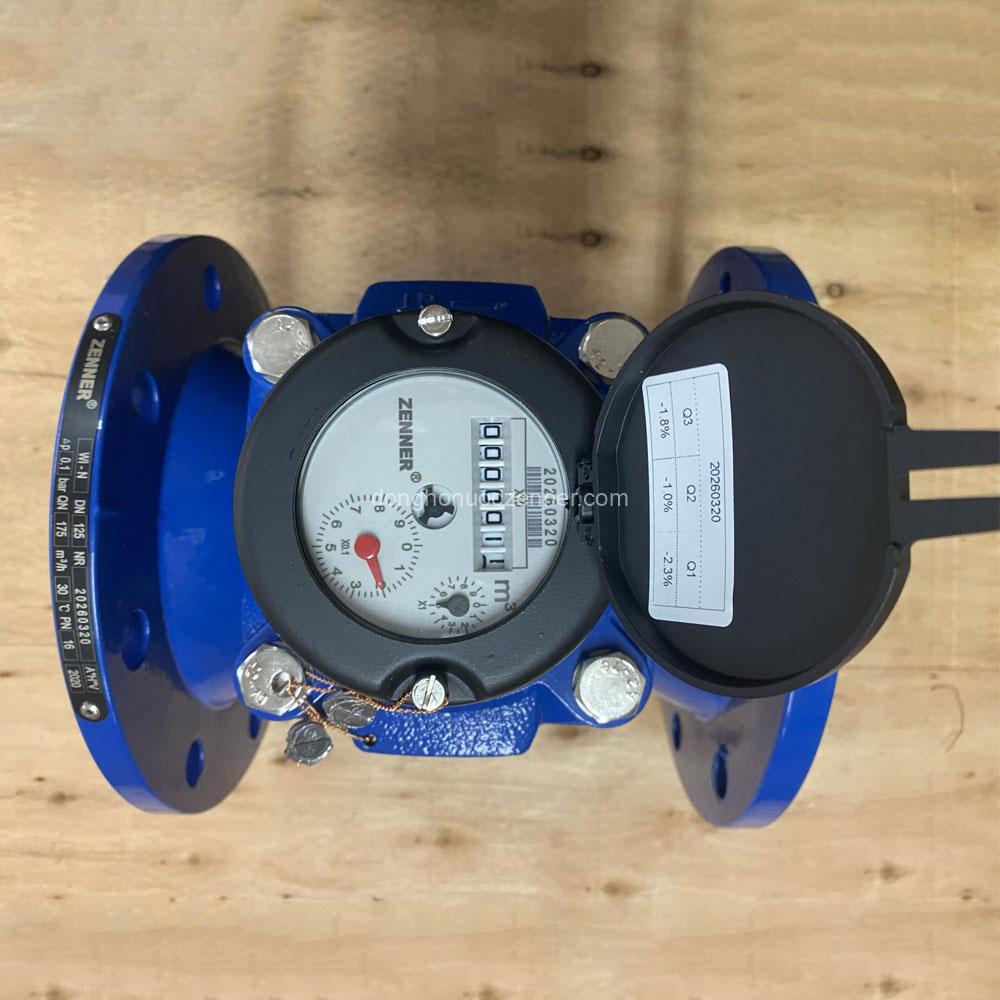

Bảng dưới đây dùng để đối chiếu cấu hình WPH-N theo tài liệu ZENNER. Khi nhãn ghi dòng khác, dùng catalogue riêng của dòng đó.
| Cấu hình trong catalogue | WPH-N DN125, đồng hồ Woltman trục song song |
|---|---|
| Qn danh định | 100 m³/h |
| Lưu lượng tối đa liên tục | 170 m³/h |
| Qmax ngắn hạn | 300 m³/h |
| Chiều dài thân L | 250 mm |
| Lưu lượng tối thiểu Qmin | 3 m³/h |
| Áp lực trong bảng tham chiếu | PN16 |

Khi so báo giá, đối chiếu áp lực làm việc và áp lực lớn nhất của tuyến với hồ sơ của đúng model. Cấp áp của mặt bích, khoảng lắp và đặc tuyến tổn áp cần kiểm riêng.

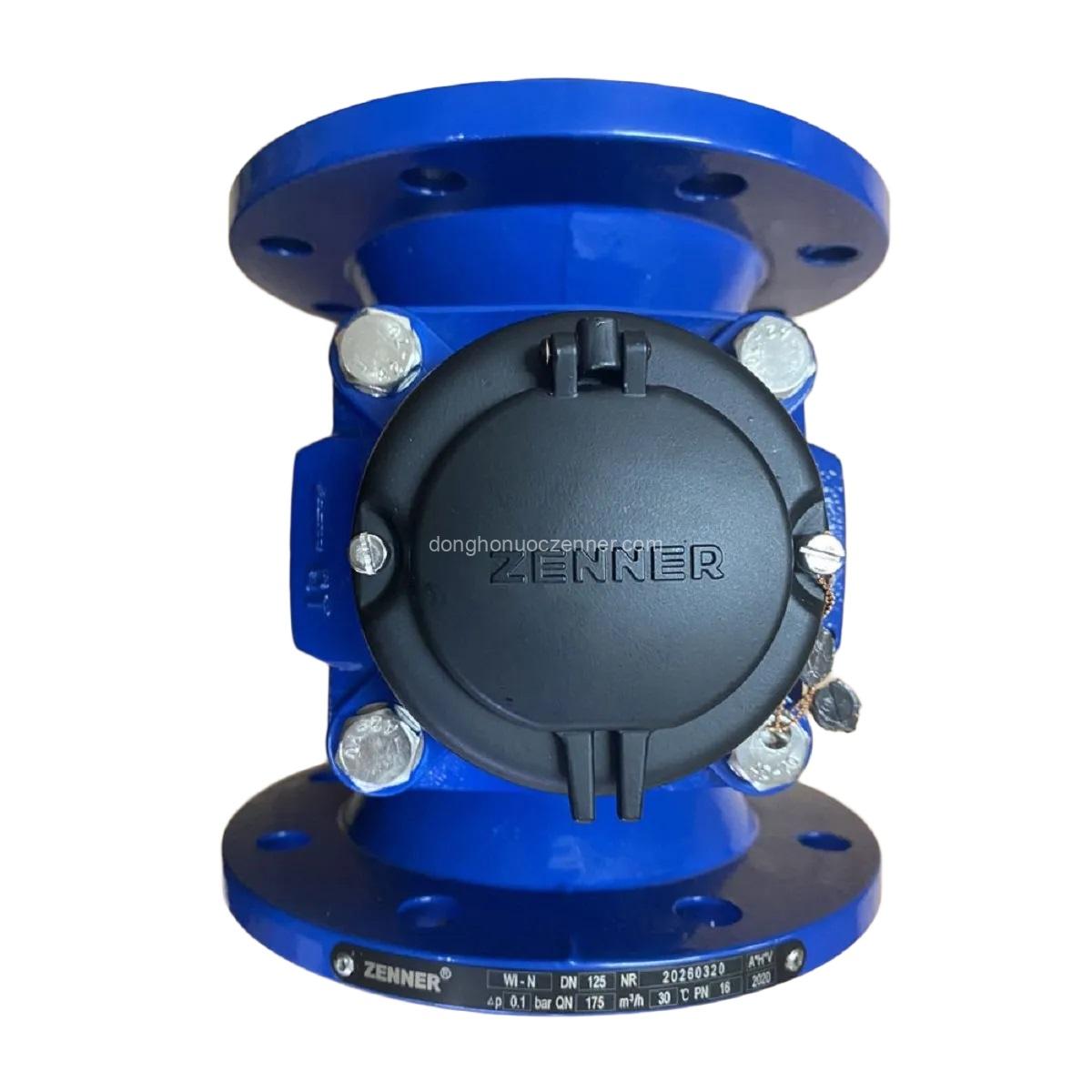

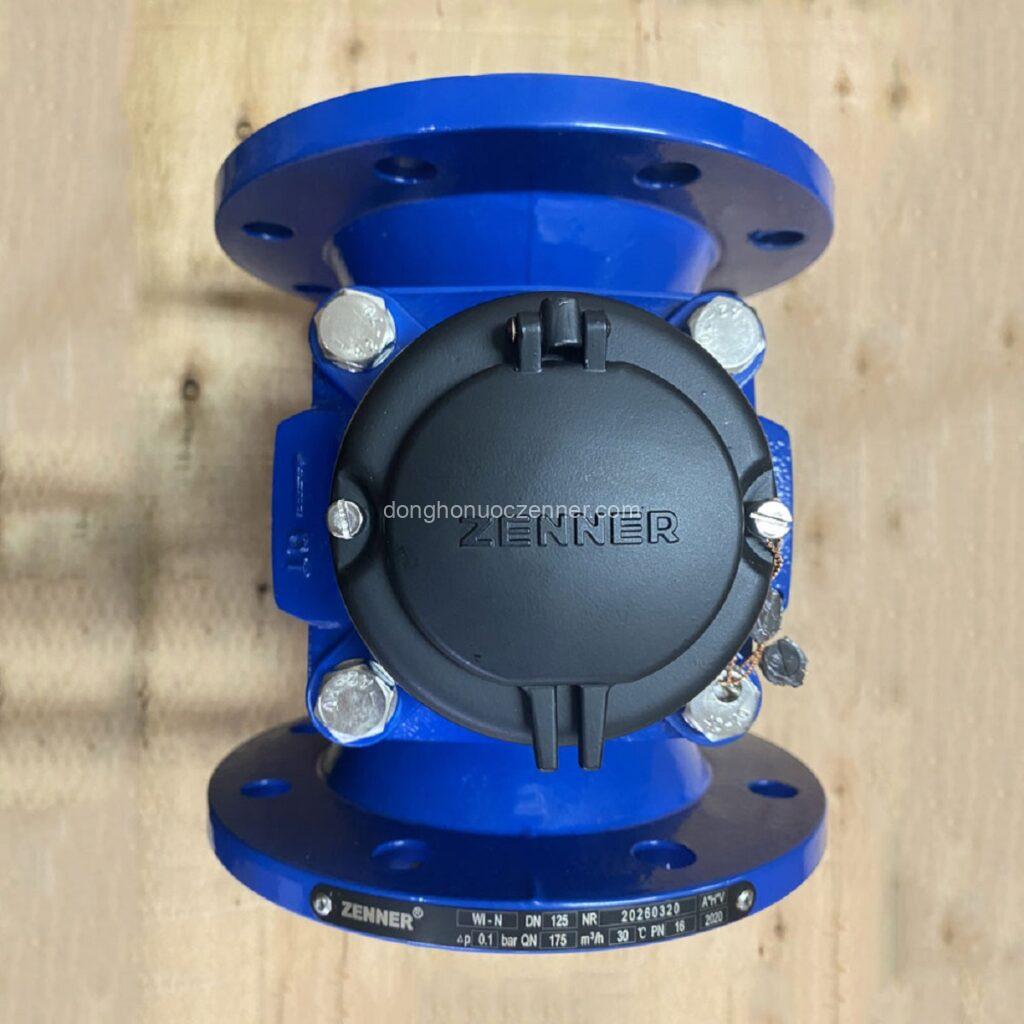

Chụp bích chính diện đã đủ đặt hàng chưa?
Bổ sung số lỗ, đường kính vòng tâm lỗ và cấp áp theo hồ sơ cụm đang lắp. Gửi bản vẽ có kích thước và chiều cao trống để mở nắp. Đường kính ngoài bích chỉ là một thông tin nhận diện, chưa xác nhận hai mặt bích ghép được.


Thông tin cần gửi để báo giá
Gửi bản vẽ hiện trạng, ảnh nhãn, ảnh hai đầu bích và chế độ lưu lượng của tuyến DN125. Gọi AZ · 0963 83 87 95.
Khi cần so sánh phương án, xem đối chiếu Zenner DN100 · chọn đồng hồ tổng cho tòa nhà.
