Lưu lượng cực đại và tải ban đêm trên tuyến DN300
Catalogue WPH-N DN300 ghi giới hạn liên tục 700 m³/h và Qmin 18 m³/h. Một tuyến dùng 650 m³/h ban ngày nhưng chỉ 10 m³/h ban đêm có hai bài toán khác nhau: tải ngày trong giới hạn liên tục tham chiếu, còn tải đêm dưới đầu dải công bố.

Kiểm tra tải thấp và không gian tháo đồng hồ DN300
Lập hai dòng cho chế độ cấp nước ban ngày và ban đêm. Nếu số liệu ban đêm dùng để tìm thất thoát, nêu mức lưu lượng nhỏ nhất cần theo dõi để bên chào hàng đối chiếu với dải đo của từng phương án.
Với thiết bị đặt trong hố, gửi mặt cắt của cả cụm ống, phụ kiện và khoảng trống phía trên. Kiểm tra đường đưa thiết bị ra ngoài trước khi chốt lịch thay thế. Xem hướng dẫn chọn đồng hồ cho tuyến cấp công nghiệp.
Thông số tham chiếu và tài liệu đối chiếu
Bảng dưới đây dùng để đối chiếu cấu hình WPH-N theo tài liệu ZENNER. Khi nhãn ghi dòng khác, dùng catalogue riêng của dòng đó.

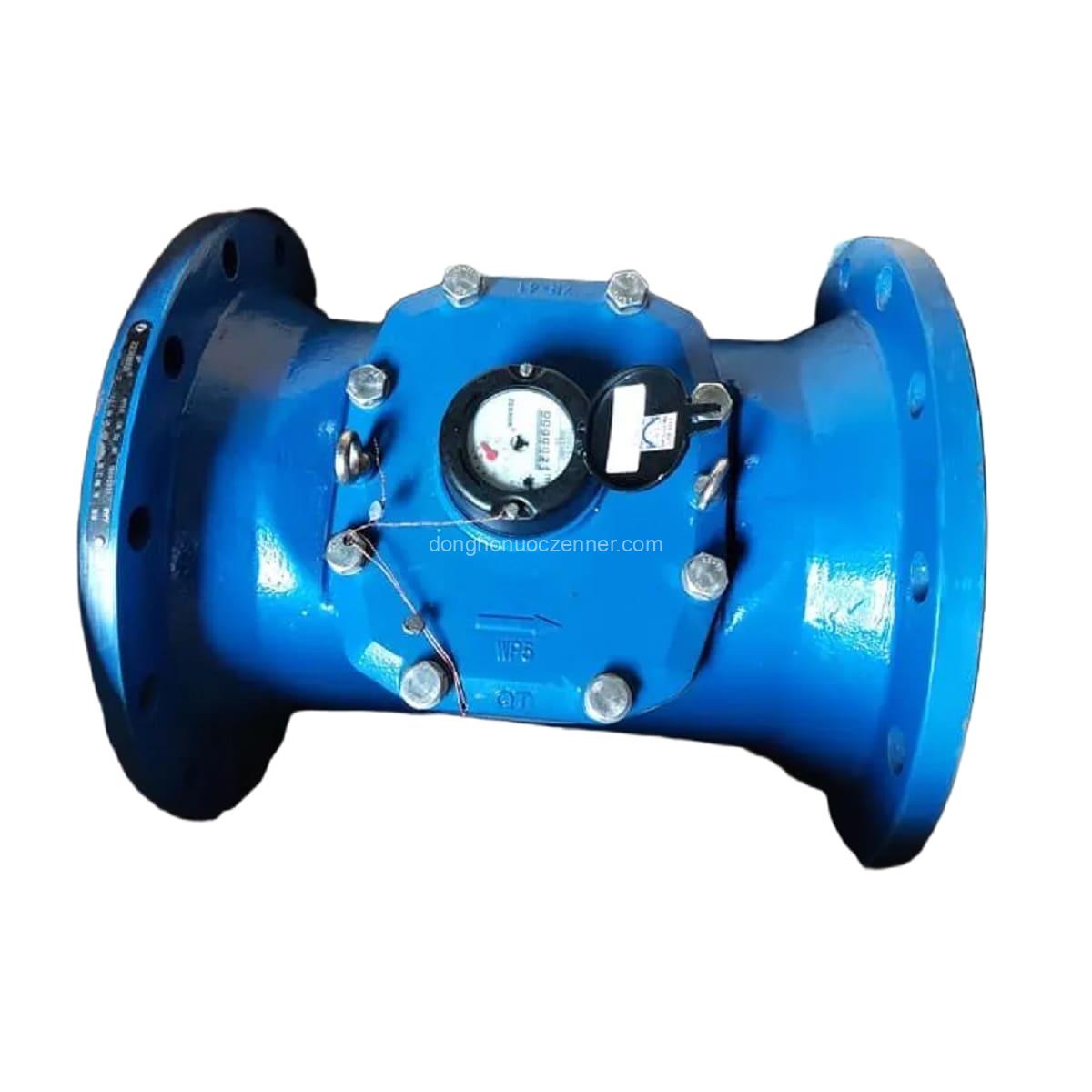

| Cấu hình trong catalogue | WPH-N DN300, đồng hồ Woltman trục song song |
|---|---|
| Qn danh định | 600 m³/h |
| Lưu lượng tối đa liên tục | 700 m³/h |
| Qmax ngắn hạn | 1.500 m³/h |
| Chiều dài thân L | 500 mm |
| Lưu lượng tối thiểu Qmin | 18 m³/h |
| Áp lực trong bảng tham chiếu | PN16 |

Khi so báo giá, đối chiếu áp lực làm việc và áp lực lớn nhất của tuyến với hồ sơ của đúng model. Cấp áp của mặt bích, khoảng lắp và đặc tuyến tổn áp cần kiểm riêng.
Hồ sơ có ghi WPHD thì có thể dùng bảng WPH-N để nghiệm thu không?
Hãy so model, bản vẽ và ký hiệu lưu lượng trên cùng bộ tài liệu của thiết bị chào. Với công trình cần đối soát lưu lượng thấp, yêu cầu chứng minh dải đo theo tư thế lắp thực tế. Khi thay trong hố, kiểm thêm chiều cao trống và lối tháo cả cụm.


Thông tin cần gửi để báo giá
Gửi hồ sơ thiết kế, tiêu chuẩn bích, yêu cầu tín hiệu, số lượng và địa điểm giao để nhận báo giá DN300 theo dự án. Gọi AZ · 0963 83 87 95.
Khi cần so sánh phương án, xem đối chiếu Zenner DN250 · lựa chọn đồng hồ mặt bích cho công nghiệp.
