DN250 · phân biệt Qn, mức liên tục và đỉnh ngắn hạn
Trong catalogue WPH-N DN250, Qn là 400 m³/h, mức tối đa liên tục là 600 m³/h và Qmax ngắn hạn là 1.200 m³/h. Ba đại lượng trả lời ba câu hỏi khác nhau. Hồ sơ mời chào cần giữ nguyên tên cột để các bên so cùng điều kiện.

Đọc các cột lưu lượng trong hồ sơ DN250
Giữ nguyên ký hiệu của tài liệu gốc khi đối chiếu hồ sơ mời thầu với báo giá. Nếu một bên dùng Qn và bên kia yêu cầu Q3, đề nghị cung cấp tài liệu tương ứng và điều kiện đo trước khi điền bảng so sánh.
Kèm khoảng lắp thực tế, giờ tải cao và phần không gian cần cho bảo trì. Xác định rõ giá trị nào là lưu lượng liên tục, giá trị nào chỉ áp dụng trong thời gian ngắn. Xem hướng dẫn chọn đồng hồ cho tuyến cấp công nghiệp.
Thông số tham chiếu và tài liệu đối chiếu
Bảng dưới đây dùng để đối chiếu cấu hình WPH-N theo tài liệu ZENNER. Khi nhãn ghi dòng khác, dùng catalogue riêng của dòng đó.

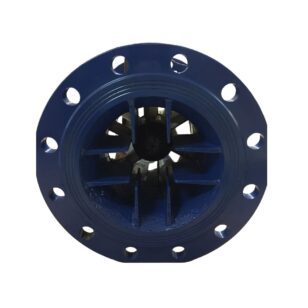

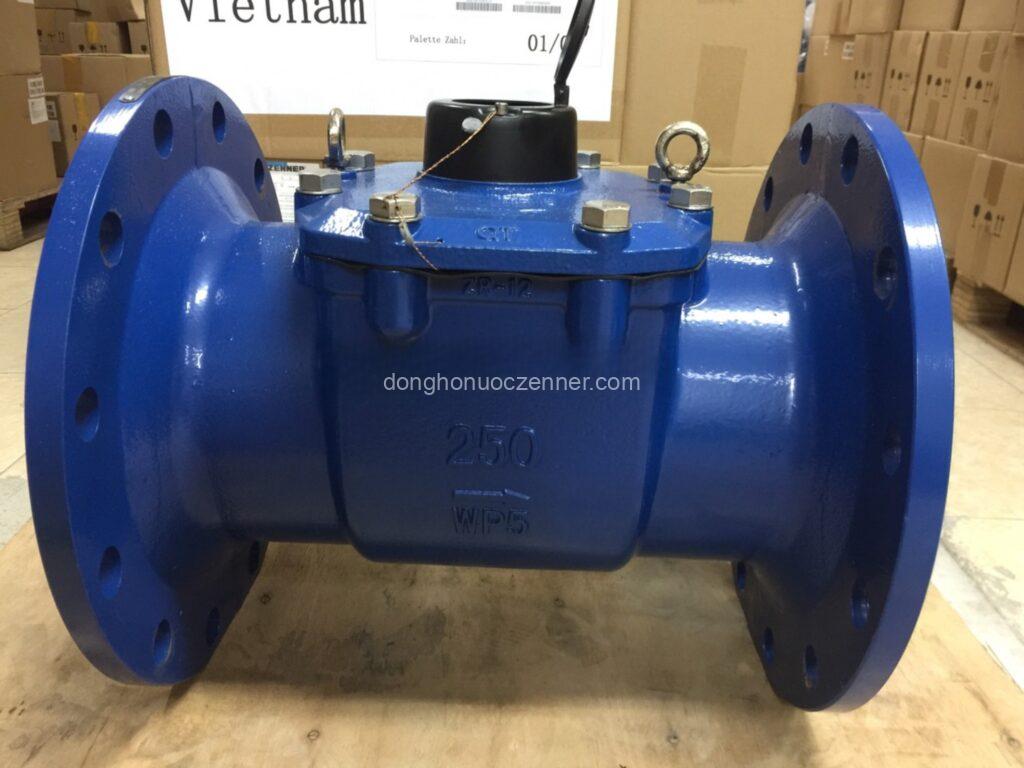

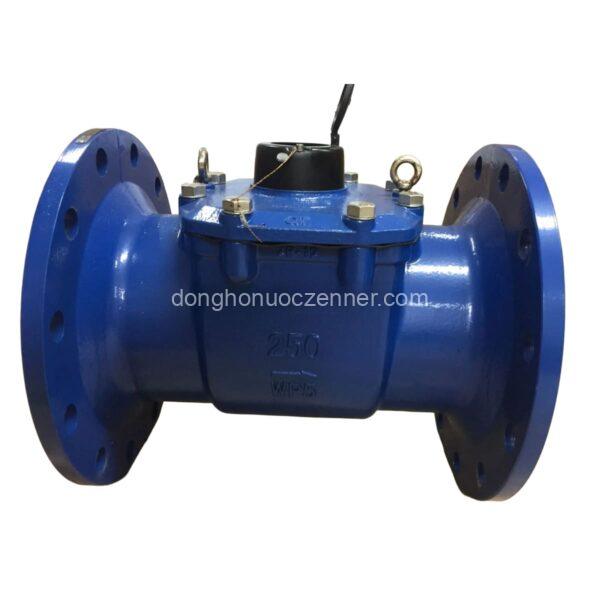

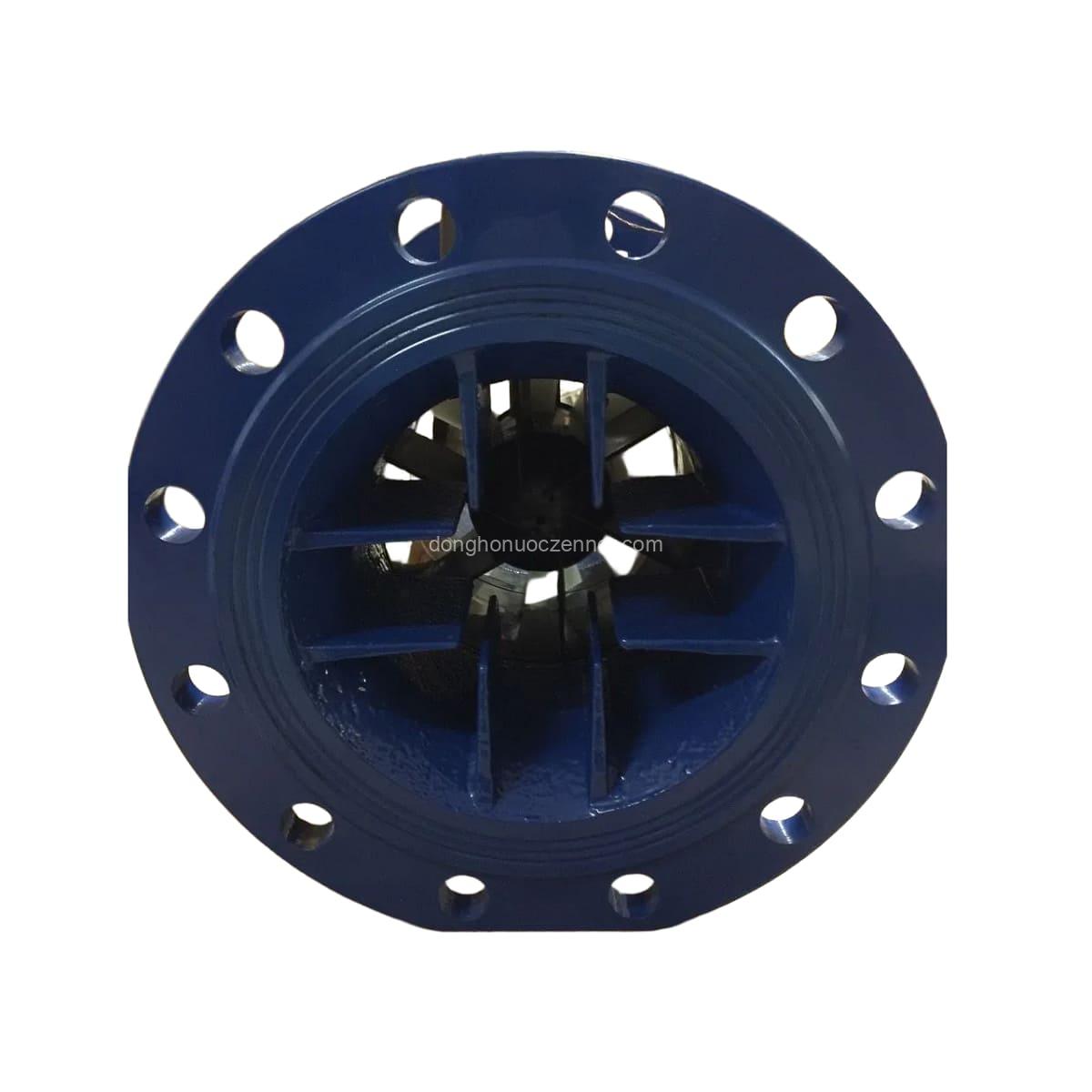

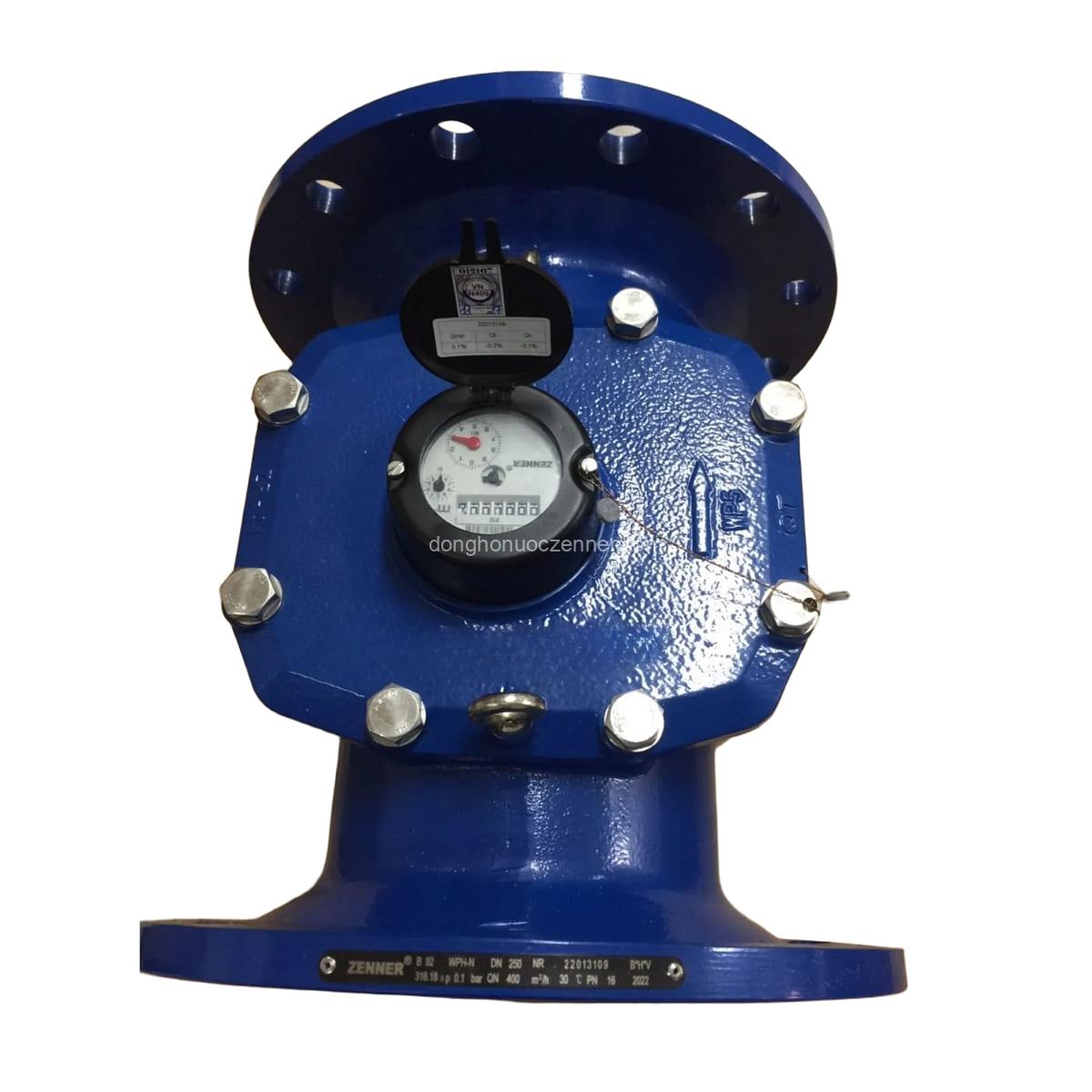

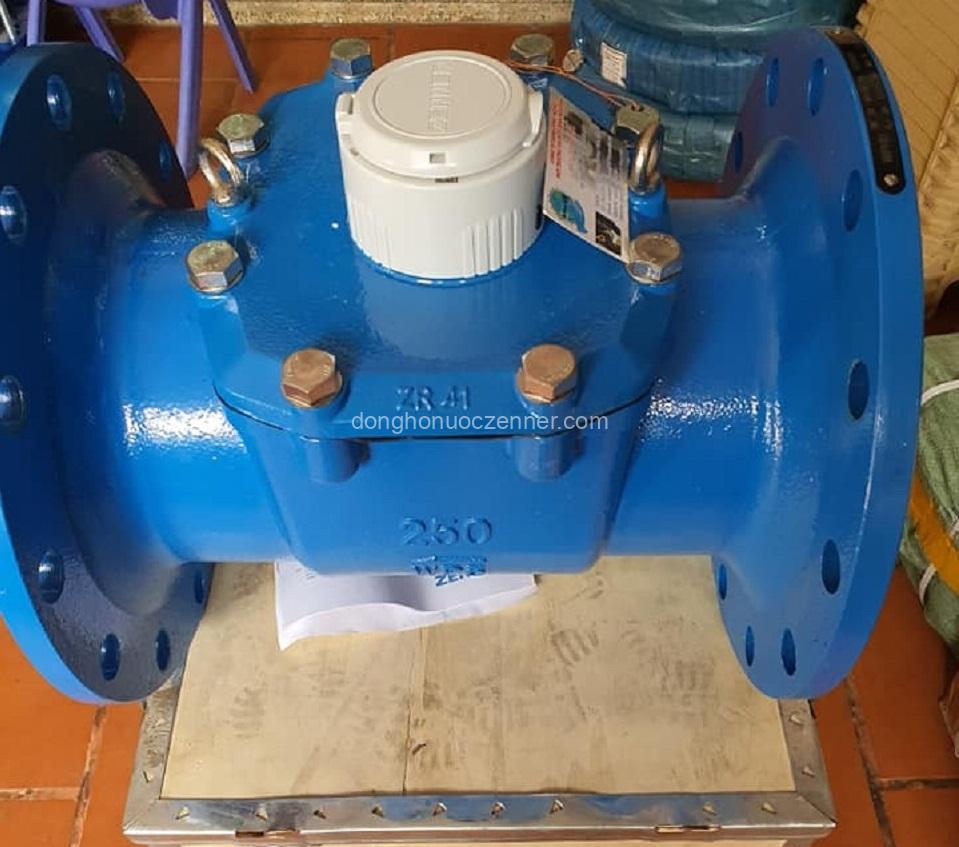

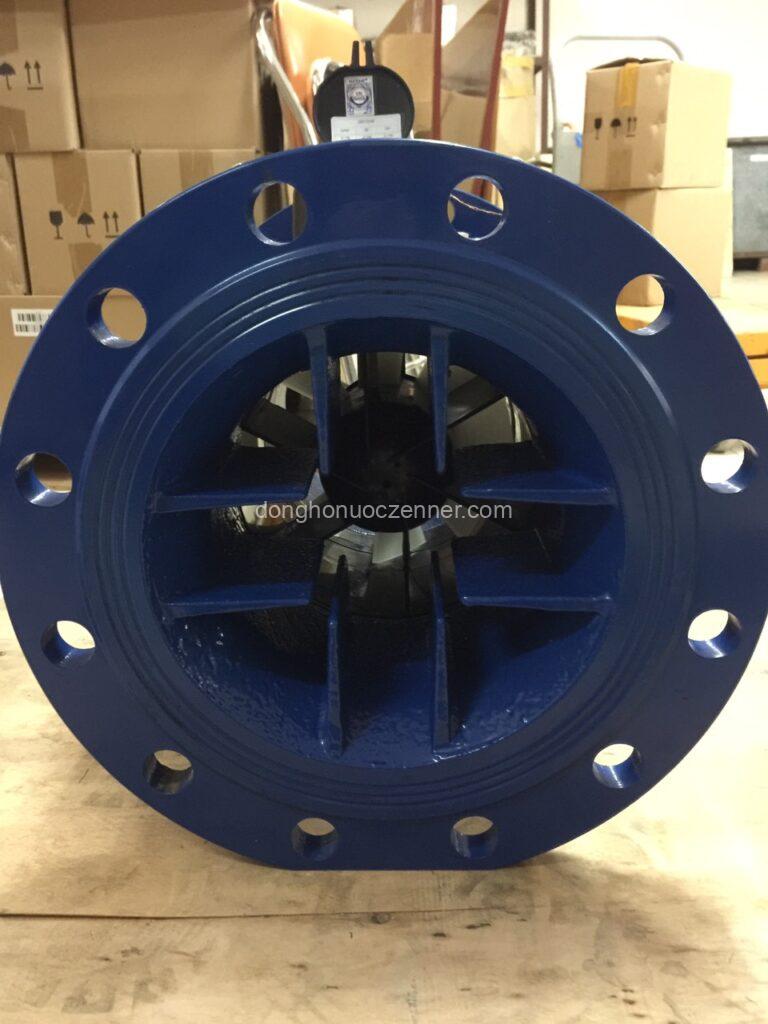

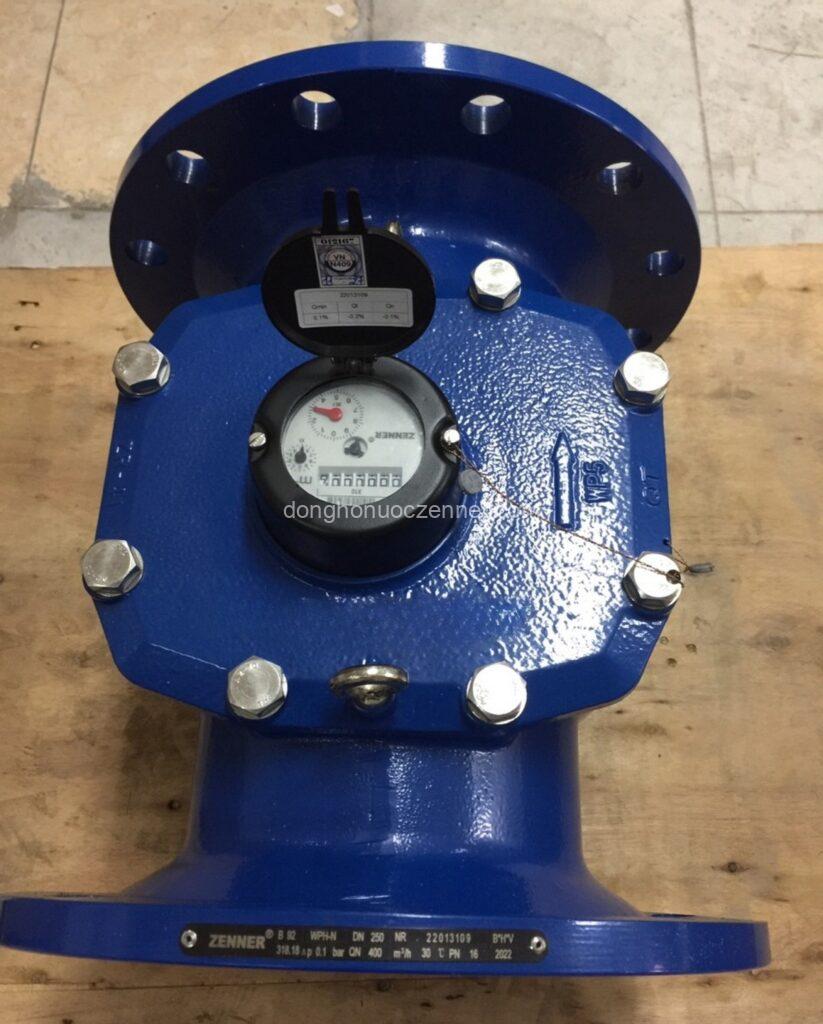

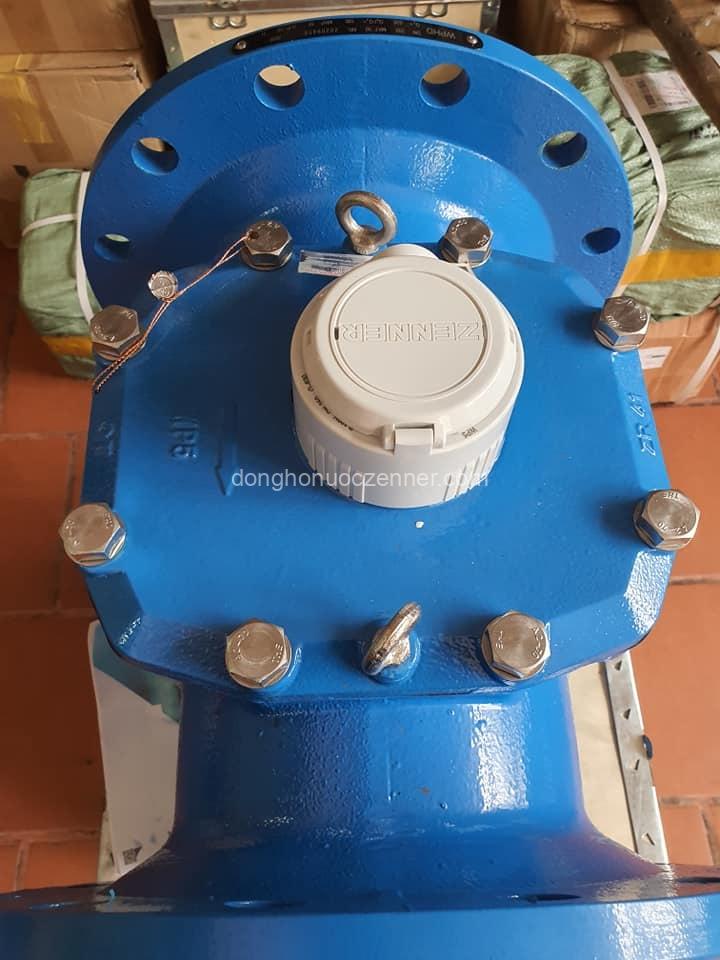

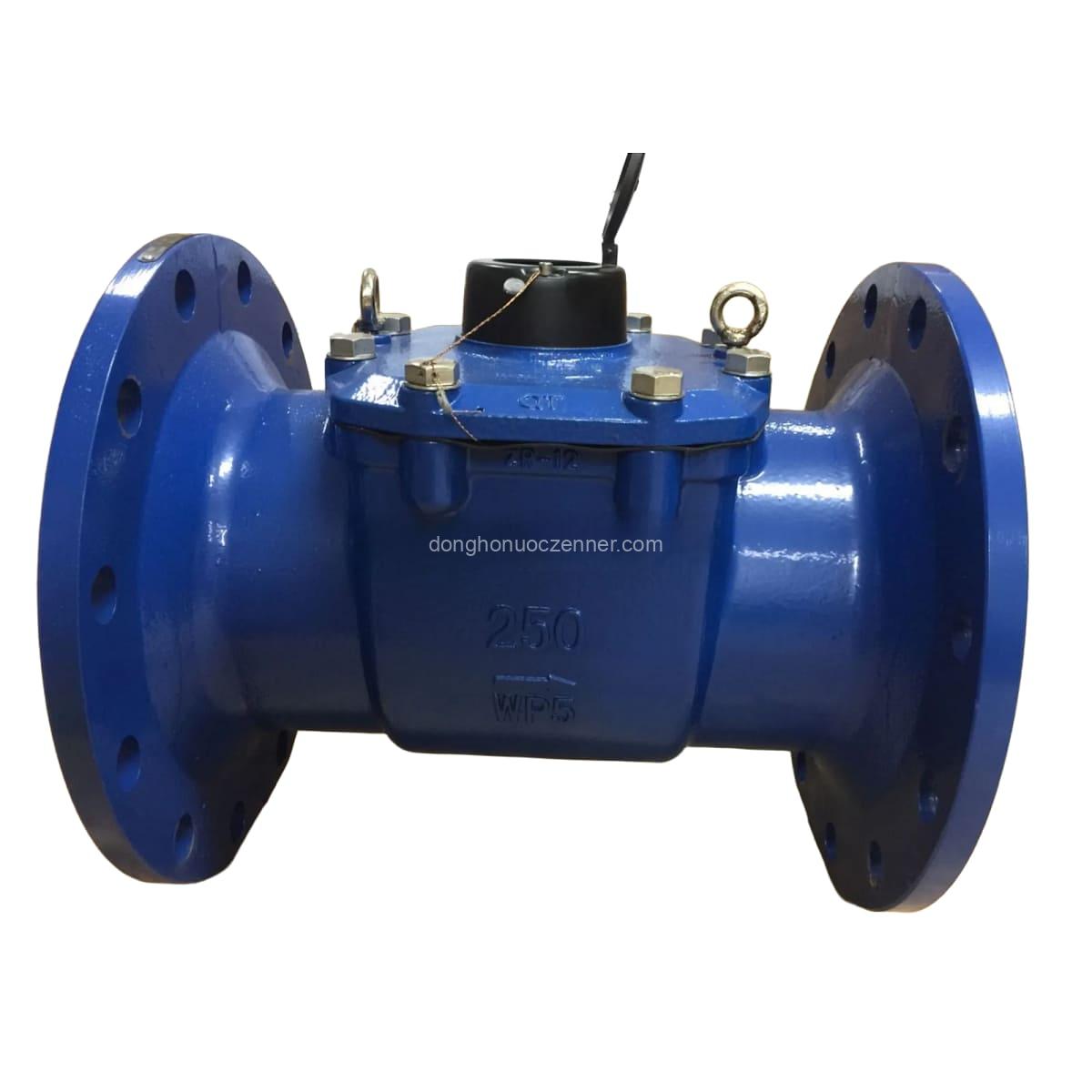

| Cấu hình trong catalogue | WPH-N DN250, đồng hồ Woltman trục song song |
|---|---|
| Qn danh định | 400 m³/h |
| Lưu lượng tối đa liên tục | 600 m³/h |
| Qmax ngắn hạn | 1.200 m³/h |
| Chiều dài thân L | 450 mm |
| Lưu lượng tối thiểu Qmin | 12 m³/h |
| Áp lực trong bảng tham chiếu | PN16 |

Khi so báo giá, đối chiếu áp lực làm việc và áp lực lớn nhất của tuyến với hồ sơ của đúng model. Cấp áp của mặt bích, khoảng lắp và đặc tuyến tổn áp cần kiểm riêng.
Tuyến duy trì 700 m³/h có dùng được vì chưa tới 1.200 m³/h không?
700 m³/h cao hơn mức liên tục 600 m³/h của cấu hình tham chiếu. Không dùng riêng Qmax ngắn hạn để xác nhận một chế độ kéo dài. Nếu hồ sơ yêu cầu Q3, đề nghị tài liệu của đúng phiên bản ghi Q3 và điều kiện vận hành thay vì đổi tên giá trị Qn.



Thông tin cần gửi để báo giá
Gửi lưu lượng duy trì lớn nhất, đỉnh ngắn hạn, thời gian mỗi đỉnh và mã trên hồ sơ để đối chiếu DN250. Gọi AZ · 0963 83 87 95.
