Đồng hồ nước Zenner DN100

1. Giới thiệu sản phẩm

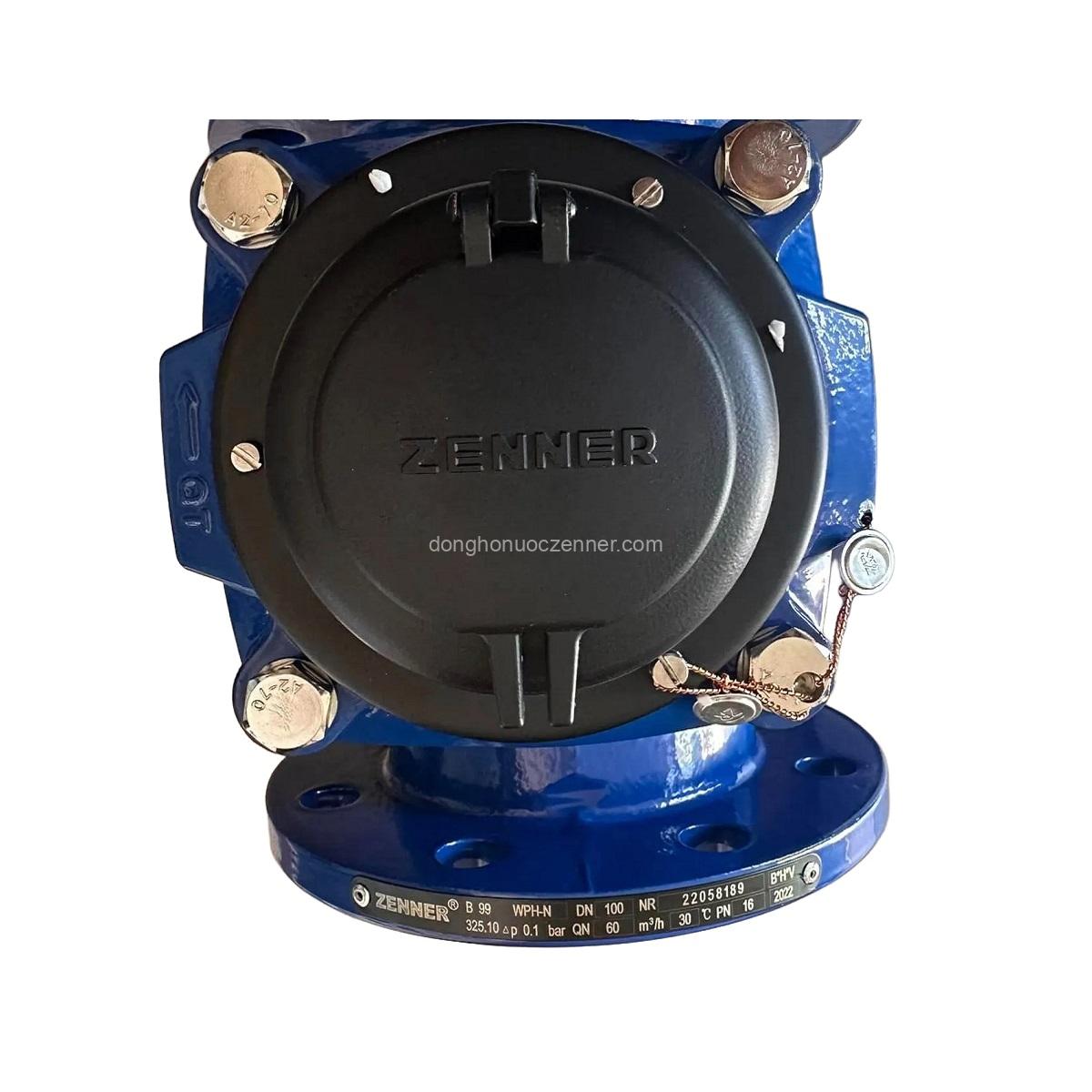

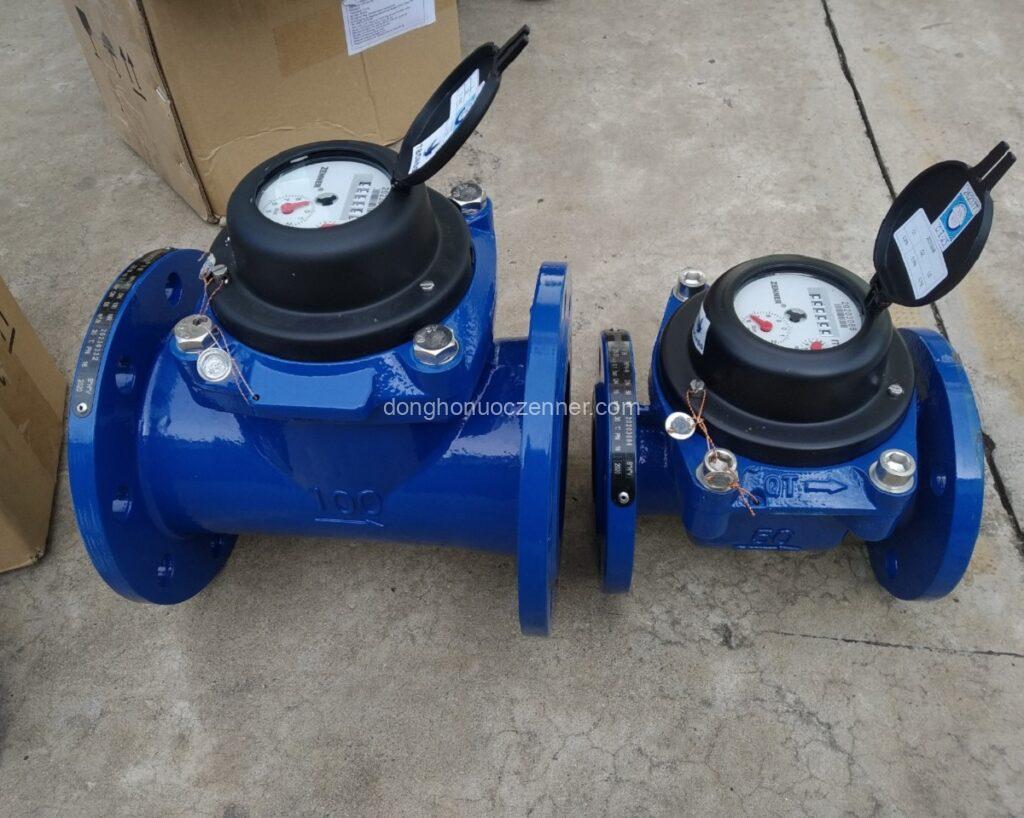

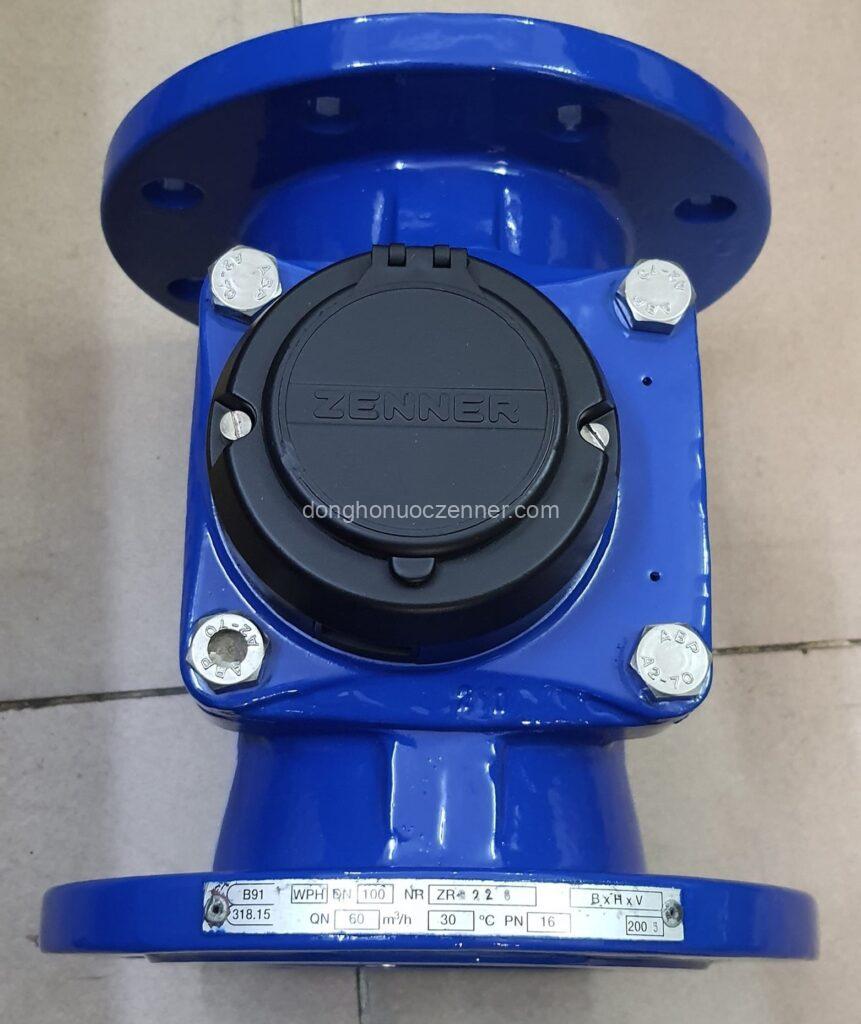

Đồng hồ nước Zenner DN100 là một thiết bị đo lưu lượng nước dạng cơ, được sản xuất bởi Zenner – thương hiệu danh tiếng của Đức. Với hơn một thế kỷ kinh nghiệm, Zenner là nhà cung cấp hàng đầu các giải pháp đo lường chính xác và bền bỉ trên toàn cầu. Mã DN100 (Diameter Nominal 100) chỉ đường kính danh nghĩa của đồng hồ, tương ứng với đường ống có đường kính ngoài khoảng phi 114mm.

Đây là kích thước đồng hồ phổ biến được sử dụng rộng rãi trong cả lĩnh vực dân dụng và công nghiệp, đặc biệt cho các hệ thống cần đo lưu lượng nước ở mức trung bình đến lớn.

Xem toàn bộ các sản phẩm khác của dòng: đồng hồ nước Zenner

2. Ưu điểm nổi bật

Thiết kế bền bỉ, tuổi thọ cao:

• Thân đồng hồ làm bằng gang đúc chất lượng cao (Gang GG25), được phủ lớp sơn Epoxy chống ăn mòn và gỉ sét hiệu quả, cho phép hoạt động tốt trong nhiều điều kiện môi trường.

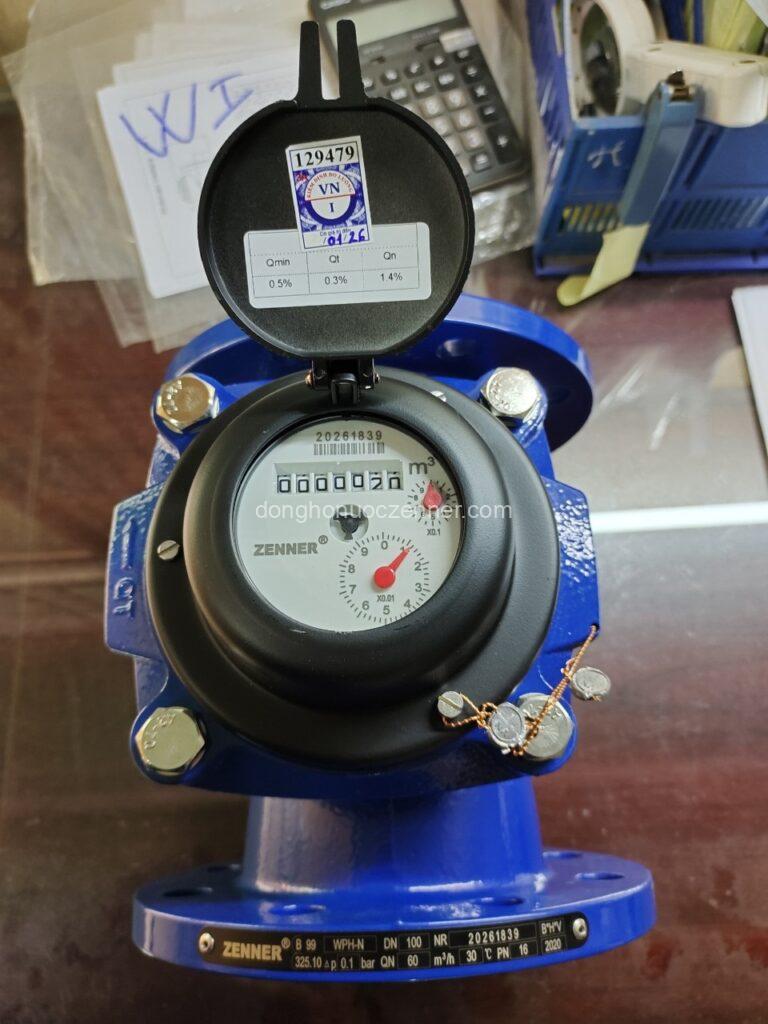

• Bộ đếm khô (Dry Dial) được cách ly hoàn toàn với dòng nước thông qua cơ chế truyền động từ tính. Bộ đếm thường được bảo vệ kín bằng vỏ đồng thủy tinh (Copper Can) hoặc hút chân không, đạt tiêu chuẩn IP68, ngăn chặn hơi ẩm, cặn bẩn xâm nhập, giữ cho mặt số luôn rõ ràng và kéo dài tuổi thọ cơ cấu bên trong.

Phù hợp với lưu lượng trung bình đến lớn:

• Là loại đồng hồ Woltman (phổ biến với các model như WPH-N, WI-N), được thiết kế tối ưu để đo các dòng chảy lớn và ổn định. Cánh quạt được tối ưu hóa thủy động lực, đảm bảo vận hành đáng tin cậy.

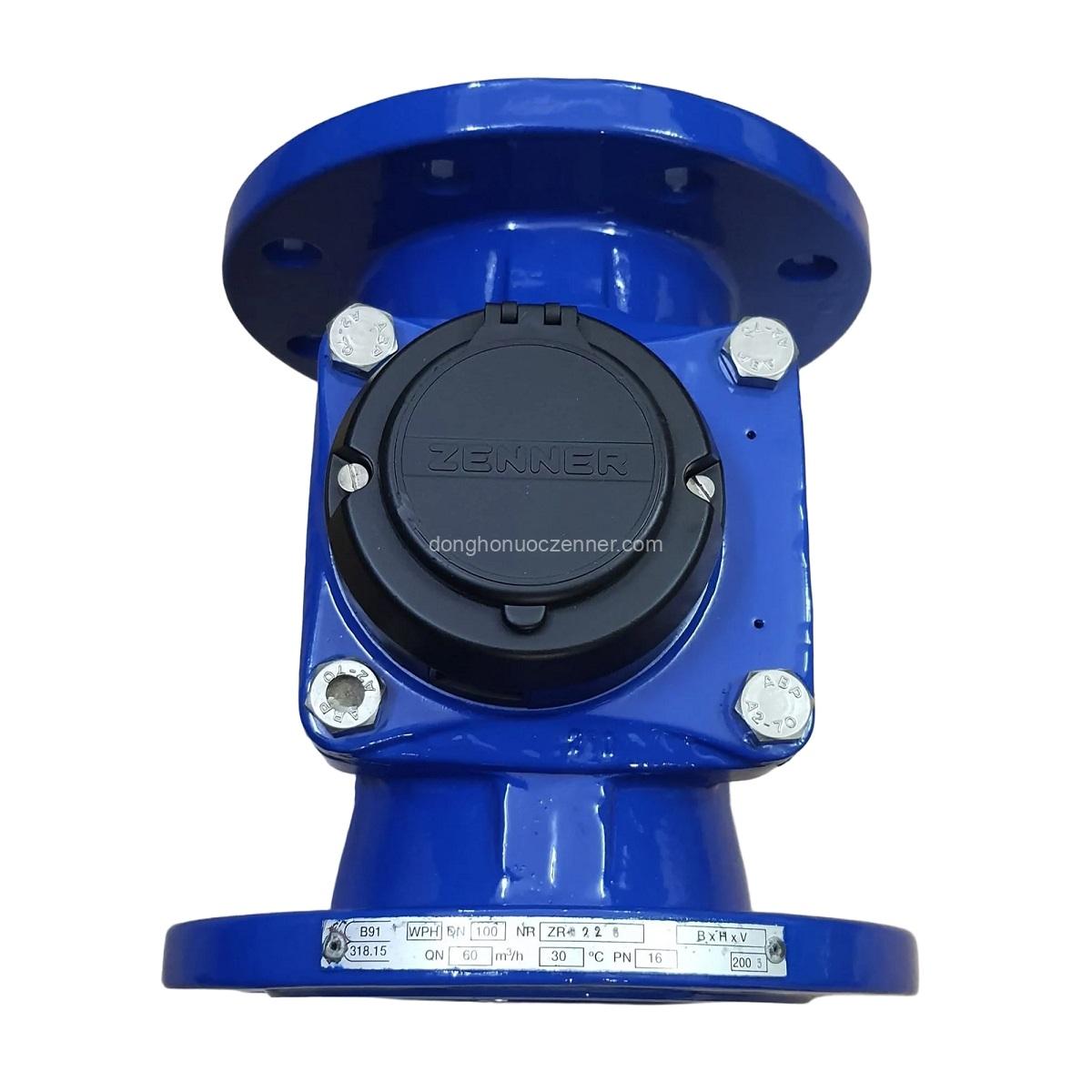

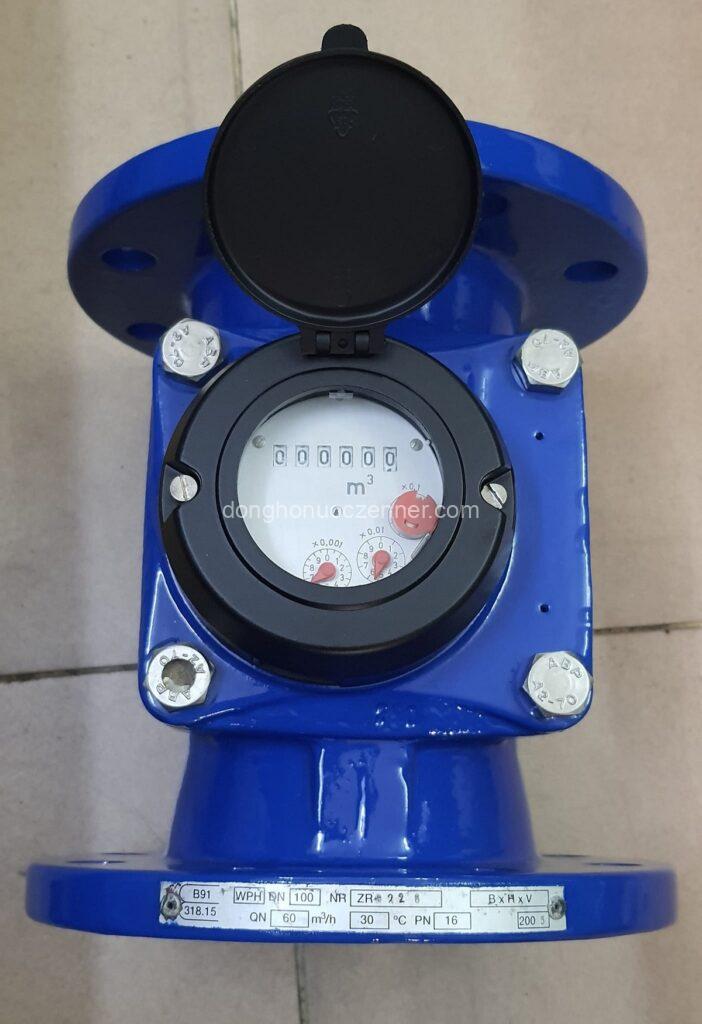

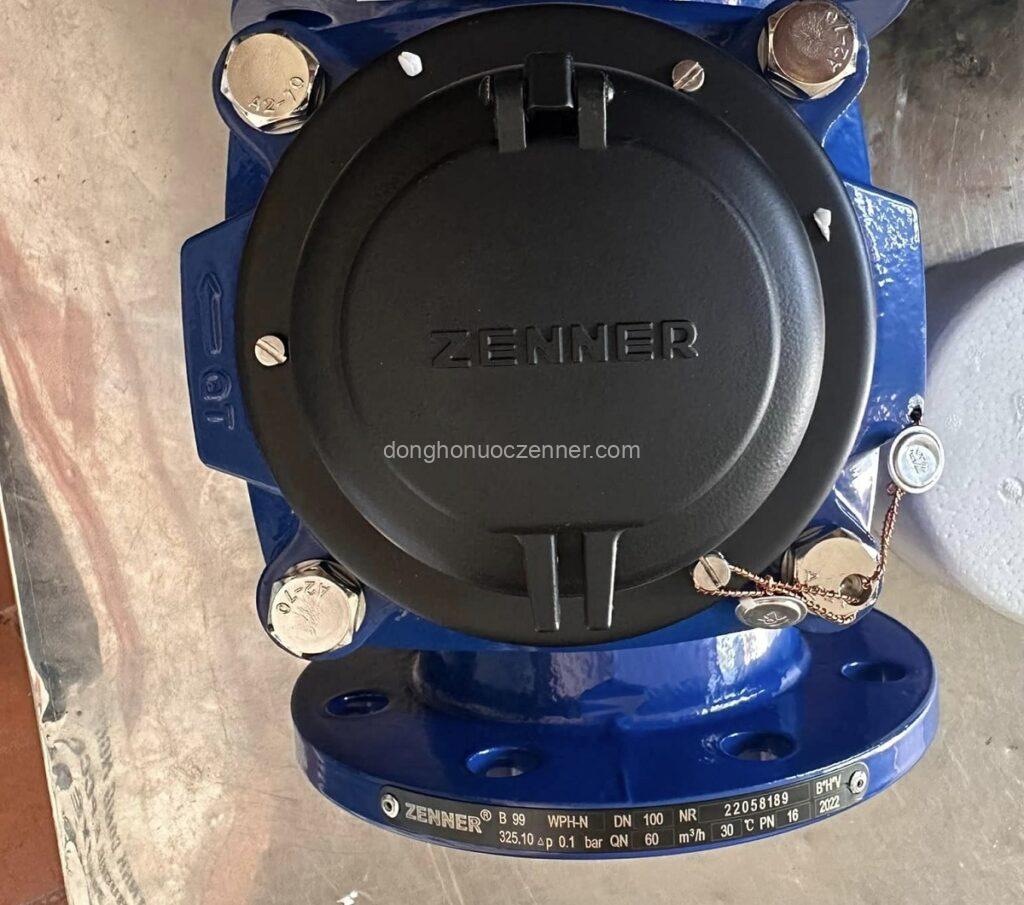

• WPH-N (Woltman trục song song): Lý tưởng cho nước sạch, nước sinh hoạt.

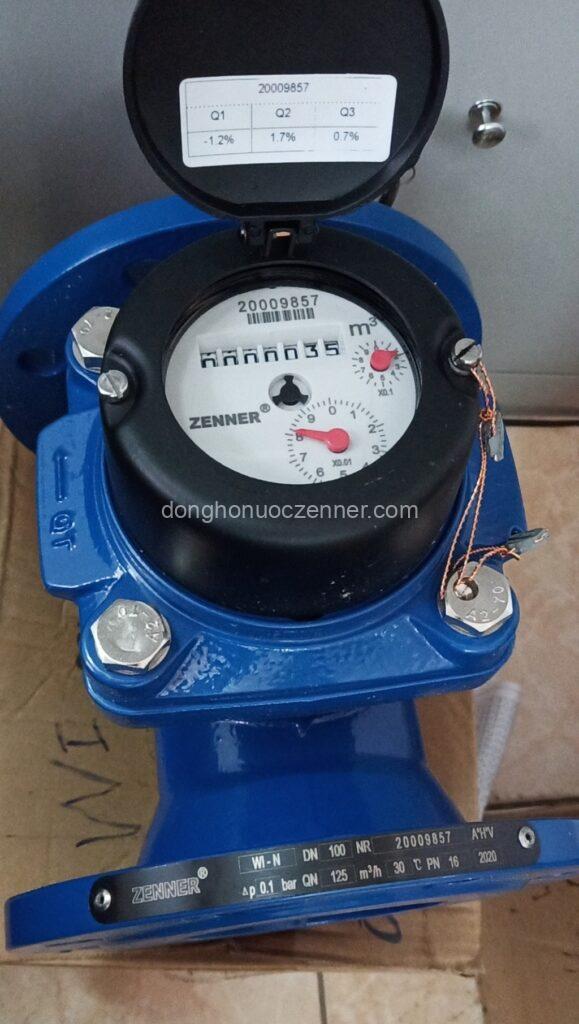

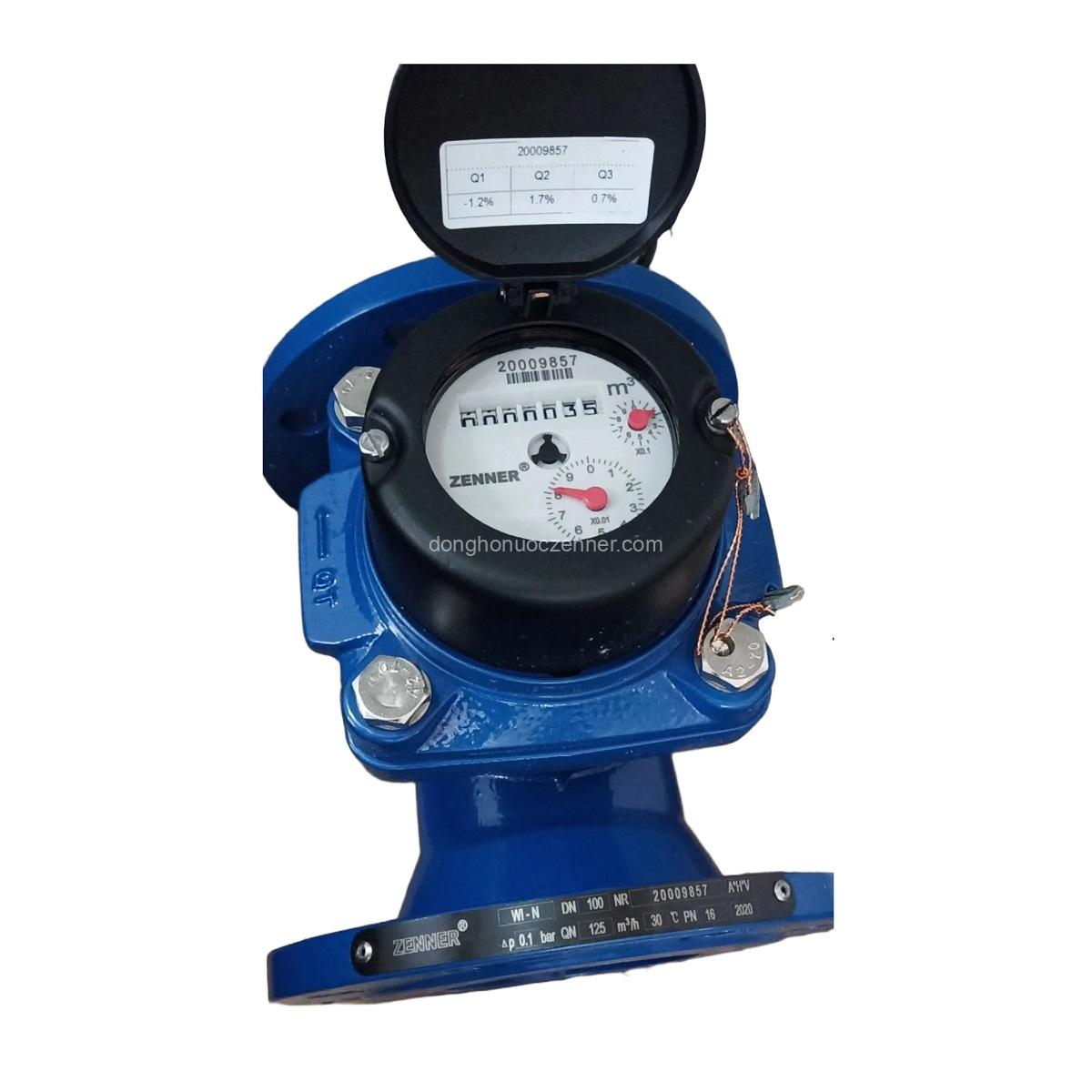

• WI-N (Woltman trục vuông góc/cánh trên): Phù hợp cho nước thải, nước thô có chứa cặn bẩn, rác thải, giúp giảm thiểu tắc nghẽn.

Dễ dàng lắp đặt và bảo trì:

• Sử dụng kết nối mặt bích theo các tiêu chuẩn quốc tế (DIN, BS, JIS), giúp việc lắp đặt, tháo dỡ và bảo trì trở nên đơn giản và thuận tiện.
• Một số model cho phép tháo rời bộ đếm mà không cần tháo cả thân đồng hồ ra khỏi đường ống, giúp quá trình sửa chữa hoặc kiểm định dễ dàng hơn.

Độ chính xác và độ tin cậy cao:

• Được sản xuất theo các tiêu chuẩn chất lượng nghiêm ngặt của Châu Âu như ISO 4064, MID (Measuring Instruments Directive) và OIML, đảm bảo độ chính xác cao và ổn định trong suốt vòng đời hoạt động.
• Khả năng đo lường chính xác ngay cả ở lưu lượng thấp, giúp tối ưu hóa việc quản lý và tính toán chi phí nước một cách minh bạch.

3. Bảng thông số kỹ thuật

4. Ứng dụng thực tế

Đồng hồ nước Zenner DN100 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp nước dân dụng: Làm đồng hồ tổng cho các tòa nhà chung cư, khu dân cư nhỏ, hoặc các khu vực tiêu thụ nước đáng kể.
• Các cơ sở công nghiệp và thương mại: Đo lưu lượng nước cấp vào các nhà máy, xí nghiệp quy mô vừa, trường học, bệnh viện, khách sạn, trung tâm thương mại.
• Hệ thống xử lý nước: Giám sát lưu lượng nước thô đầu vào hoặc nước đã qua xử lý.
• Hệ thống tưới tiêu: Quản lý lượng nước sử dụng trong nông nghiệp quy mô vừa.
• Hệ thống phòng cháy chữa cháy (PCCC): Trong một số trường hợp, được sử dụng để đo lưu lượng nước trong các đường ống PCCC (cần lựa chọn model phù hợp với yêu cầu PCCC).

Zenner DN100 là lựa chọn tối ưu cho những ai tìm kiếm một giải pháp đo lường nước chất lượng cao, bền bỉ, chính xác và có khả năng tích hợp vào các hệ thống quản lý hiện đại.

1. Chuẩn bị kỹ lưỡng là chìa khóa

Xả rửa đường ống thật kỹ:

Đây là bước cực kỳ quan trọng và thường bị bỏ qua. Dù đường ống mới hay cũ, luôn có khả năng tồn tại cặn bẩn, mùn hàn, đá dăm, hoặc rác thải bên trong. Nếu không xả sạch, những vật này sẽ đi vào đồng hồ, làm kẹt hoặc mài mòn cánh quạt, gây hỏng hóc hoặc sai số nghiêm trọng ngay từ đầu. Hãy xả nước với lưu lượng lớn qua vị trí lắp đặt trước khi đưa đồng hồ vào.

Kiểm tra đồng hồ và phụ kiện:

Trước khi lắp, hãy kiểm tra kỹ đồng hồ xem có bị nứt vỡ, cong vênh do vận chuyển không. Đảm bảo mặt bích đồng hồ phẳng và các phụ kiện đi kèm (gioăng, bu lông) đầy đủ, đúng chủng loại.

Vị trí lắp đặt lý tưởng:

• Chọn nơi dễ dàng tiếp cận để đọc số, kiểm tra và bảo trì.
• Tránh những vị trí có rung động mạnh từ máy bơm, motor, hoặc phương tiện giao thông. Rung động kéo dài sẽ làm lỏng các khớp nối và gây mòn cơ cấu.
• Lắp đặt trong hộp bảo vệ hoặc buồng đồng hồ để tránh tác động trực tiếp của môi trường (nắng, mưa, bụi bẩn, va đập vô ý).
• Đảm bảo không gian đủ rộng xung quanh để thuận tiện thao tác khi lắp đặt và bảo trì.

2.Tuân thủ nghiêm ngặt các yêu cầu kỹ thuật

Đoạn ống thẳng:

• Luôn tuân thủ quy tắc 5D phía trước và 3D phía sau đồng hồ (D là đường kính danh nghĩa của đồng hồ, tức 100mm). Điều này đảm bảo dòng chảy ổn định, không bị xoáy hoặc nhiễu loạn trước khi đi qua cánh quạt, giúp đồng hồ đo chính xác nhất. Với DN100, cần tối thiểu 500mm phía trước và 300mm phía sau.
• Nếu không đủ không gian, có thể sử dụng các thiết bị ổn định dòng chảy chuyên dụng, nhưng đoạn thẳng vẫn là tốt nhất.

Lắp Y lọc:

• Bắt buộc phải lắp Y lọc (lọc Y) ở phía trước đồng hồ. Y lọc là “lá chắn” bảo vệ quan trọng nhất, ngăn chặn cặn bẩn, rác thải lọt vào đồng hồ. Đảm bảo lắp Y lọc đúng chiều mũi tên chỉ dòng chảy.

Van chặn hai phía:

• Lắp van chặn ở cả phía trước và phía sau đồng hồ. Điều này cho phép cô lập đồng hồ để bảo trì hoặc thay thế mà không cần ngắt nước toàn bộ hệ thống.

Khớp nối mềm/giãn nở:

• Nên lắp thêm khớp nối mềm hoặc khớp nối giãn nở ở hai đầu đồng hồ. Chúng giúp hấp thụ rung động, giảm ứng suất do giãn nở nhiệt của đường ống và bù trừ sai lệch nhỏ về độ thẳng hàng, bảo vệ đồng hồ khỏi hư hại cơ học.

3. Lắp đúng quy trình và phải kiểm tra nghiệm thu

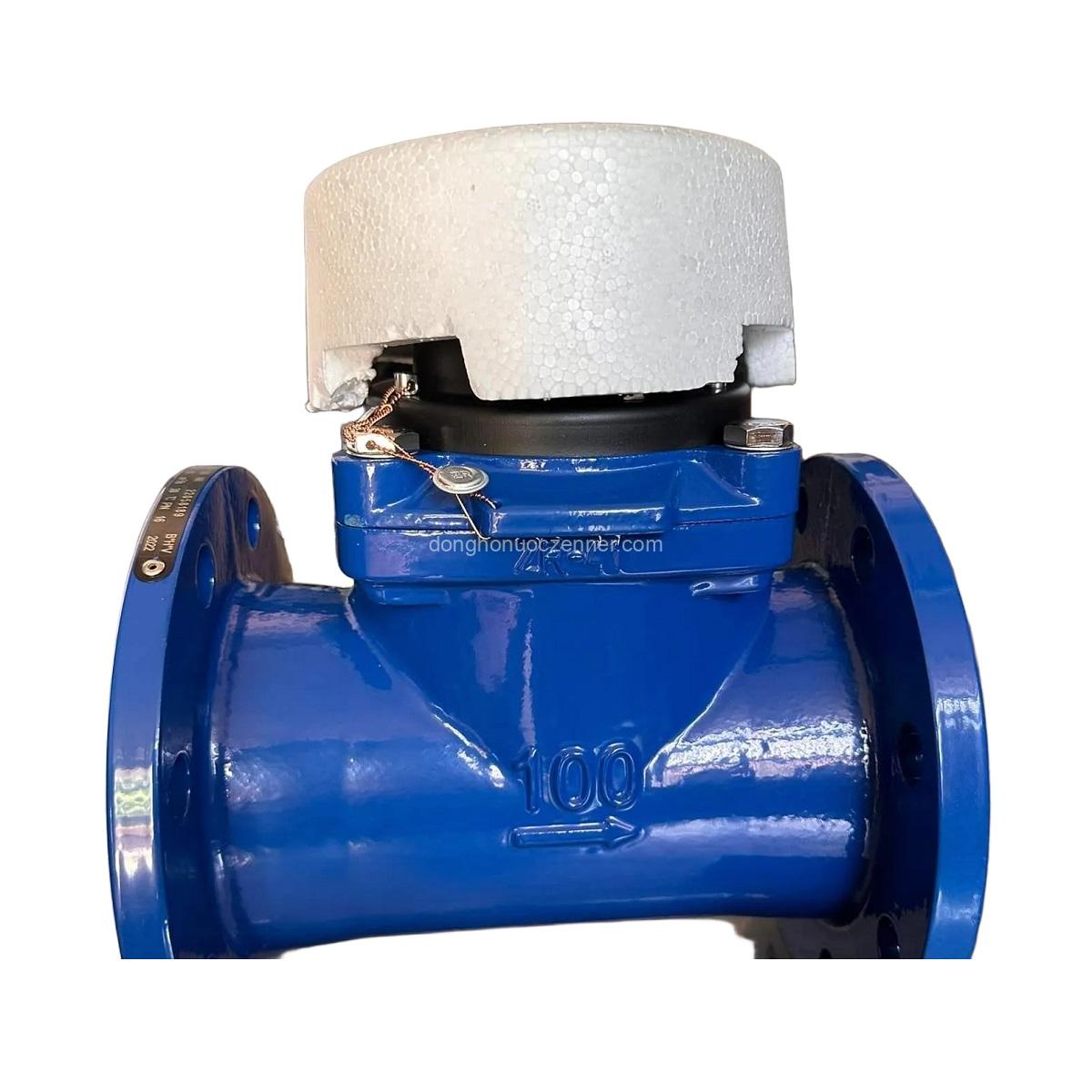

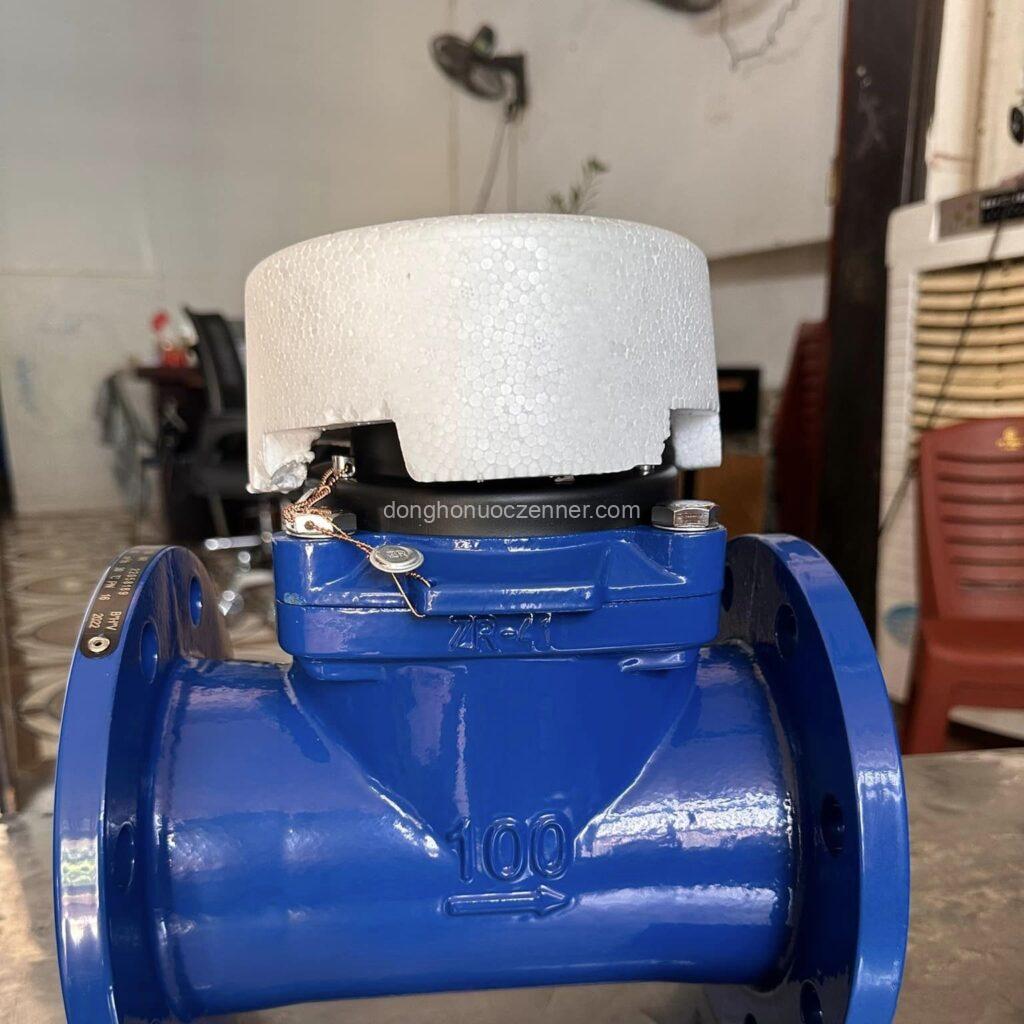

• Đúng chiều dòng chảy: Đây là điều tối quan trọng. Luôn kiểm tra mũi tên chỉ chiều dòng chảy được dập nổi trên thân đồng hồ và đảm bảo nó trùng khớp với chiều dòng chảy của nước trong đường ống. Lắp ngược chiều sẽ không đo được hoặc gây hỏng hóc.
• Lắp đặt cân bằng: Đồng hồ Zenner DN100 (Woltman) được thiết kế để lắp đặt theo phương ngang. Đảm bảo đồng hồ được lắp đặt cân bằng, không bị nghiêng lệch, vì độ nghiêng có thể ảnh hưởng đến hoạt động của cánh quạt và độ chính xác.
• Siết bu lông đều và kiểm tra rò rỉ: Khi siết các bu lông mặt bích, hãy siết từ từ và đều tay theo hình chéo (đối xứng). Không siết quá chặt một phía ngay lập tức để tránh làm biến dạng mặt bích và gây rò rỉ. Sau khi siết xong, mở từ từ van cấp nước và kiểm tra kỹ tất cả các mối nối xem có bị rò rỉ không. Nếu có, siết thêm hoặc kiểm tra lại gioăng.
• Ghi nhận chỉ số ban đầu: Sau khi lắp đặt thành công và hệ thống ổn định, hãy ghi lại chỉ số ban đầu trên mặt đồng hồ. Đây là điểm khởi đầu để theo dõi lượng nước tiêu thụ.

 6. Lưu ý khi sử dụng

Kiểm soát dòng chảy và áp lực:

• Tránh hiện tượng búa nước (Water Hammer): Đây là nguyên nhân hàng đầu gây hư hại đồng hồ. Tuyệt đối không đóng hoặc mở van quá nhanh, cũng như khởi động hoặc dừng bơm đột ngột. Sự thay đổi áp suất đột ngột tạo ra xung lực lớn có thể làm hỏng cánh quạt, trục quay và các bộ phận cơ khí bên trong đồng hồ.
• Duy trì áp lực ổn định: Đảm bảo áp lực nước trong đường ống luôn nằm trong giới hạn cho phép của đồng hồ (thường là PN16, tức 16 bar). Áp lực quá cao có thể gây quá tải, trong khi áp lực quá thấp có thể ảnh hưởng đến độ chính xác, đặc biệt ở lưu lượng nhỏ.
• Đảm bảo dòng chảy đầy ống: Đồng hồ hoạt động chính xác nhất khi đường ống được lấp đầy nước hoàn toàn. Tránh tình trạng đường ống bị lẫn khí hoặc chảy không đầy ống, vì điều này có thể dẫn đến sai số đo lường.

Bảo vệ đồng hồ khỏi tác động bên ngoài:

• Chống rung động và va đập: Đồng hồ cần được lắp đặt chắc chắn, tránh các rung động mạnh từ máy bơm, đường ống hoặc thiết bị lân cận. Va đập mạnh có thể làm hỏng cơ cấu bên trong hoặc làm vỡ mặt kính hiển thị.
• Bảo vệ khỏi nhiệt độ khắc nghiệt: Không để đồng hồ tiếp xúc trực tiếp với ánh nắng mặt trời gay gắt trong thời gian dài (có thể làm lão hóa vật liệu). Đặc biệt, vào mùa lạnh, cần có biện pháp chống đóng băng (ví dụ: bọc cách nhiệt, lắp trong hầm kỹ thuật) để tránh nước đóng băng gây vỡ đồng hồ.
• Hạn chế tiếp xúc với hóa chất và môi trường ăn mòn: Mặc dù thân đồng hồ được sơn Epoxy chống ăn mòn, nhưng việc tiếp xúc lâu dài với hóa chất mạnh hoặc môi trường có tính ăn mòn cao vẫn có thể ảnh hưởng đến tuổi thọ của thiết bị.

Đảm bảo chất lượng nước phù hợp:

• Đối với nước sạch: Nếu đồng hồ được sử dụng cho nước sinh hoạt hoặc nước sạch công nghiệp, hãy đảm bảo nguồn nước không chứa quá nhiều cặn bẩn, bùn, cát hoặc tạp chất lơ lửng. Các tạp chất này có thể gây mài mòn cánh quạt, làm kẹt bộ đếm hoặc giảm độ chính xác.
• Đối với nước thải/nước thô: Nếu đồng hồ là loại chuyên dụng cho nước thải (ví dụ: Zenner WI-N), cần lưu ý rằng dù được thiết kế để chịu được tạp chất, việc tích tụ quá nhiều rác thải lớn hoặc cặn bẩn đặc vẫn có thể gây tắc nghẽn hoặc ảnh hưởng đến hoạt động.

 6. Lưu ý khi bảo trì bảo dưỡng

Kiểm tra và vệ sinh Y lọc định kỳ:

• Tần suất: Tùy thuộc vào chất lượng nguồn nước, nên kiểm tra và vệ sinh lưới lọc của Y lọc (được lắp phía trước đồng hồ) định kỳ 3-6 tháng một lần. Nếu nước quá bẩn, có thể cần vệ sinh thường xuyên hơn.
• Mục đích: Việc này giúp loại bỏ cặn bẩn, rác thải tích tụ, đảm bảo dòng chảy thông suốt, không làm giảm áp lực và bảo vệ cánh quạt đồng hồ khỏi bị kẹt hoặc mài mòn.

Kiểm tra tổng thể đồng hồ và hệ thống:

• Kiểm tra rò rỉ: Thường xuyên kiểm tra các mối nối mặt bích và các điểm kết nối khác của đồng hồ xem có bị rò rỉ nước không. Rò rỉ không chỉ gây thất thoát nước mà còn có thể làm hỏng đồng hồ nếu nước thấm vào bộ đếm (đối với loại mặt ướt) hoặc gây ăn mòn.
• Quan sát mặt số: Kiểm tra mặt số đồng hồ xem có bị mờ, hấp hơi, hoặc có dấu hiệu bất thường nào không. Đảm bảo các kim và bộ đếm quay đều, không bị kẹt. Nếu có dấu hiệu bất thường, cần kiểm tra nguyên nhân.
• Kiểm tra đường ống: Định kỳ kiểm tra tình trạng đường ống dẫn nước xem có bị rò rỉ, nứt vỡ hoặc tắc nghẽn cục bộ nào không.

Không tự ý tháo dỡ, sửa chữa:

• Chỉ người có chuyên môn: Tuyệt đối không tự ý tháo dỡ, sửa chữa đồng hồ khi không có chuyên môn và dụng cụ cần thiết. Việc này có thể làm hỏng đồng hồ vĩnh viễn, mất hiệu lực bảo hành và ảnh hưởng đến kết quả đo lường.
• Liên hệ nhà cung cấp/đơn vị chuyên nghiệp: Nếu phát hiện đồng hồ có vấn đề (chạy sai, kẹt, rò rỉ), hãy liên hệ ngay với nhà cung cấp hoặc đơn vị bảo trì chuyên nghiệp để được hỗ trợ.

Kiểm định định kỳ:

• Tuân thủ quy định: Theo quy định của nhà nước và khuyến cáo của nhà sản xuất, đồng hồ nước cần được kiểm định định kỳ (thường là 5 năm/lần) tại các cơ quan kiểm định có thẩm quyền.
• Mục đích: Việc kiểm định giúp xác nhận rằng đồng hồ vẫn hoạt động trong phạm vi sai số cho phép, đảm bảo tính công bằng và chính xác trong việc đo đếm.

Tuân thủ những lưu ý trên sẽ giúp bạn khai thác tối đa hiệu suất, kéo dài tuổi thọ và đảm bảo độ chính xác của đồng hồ nước Zenner DN100, góp phần quản lý tài nguyên nước hiệu quả.
