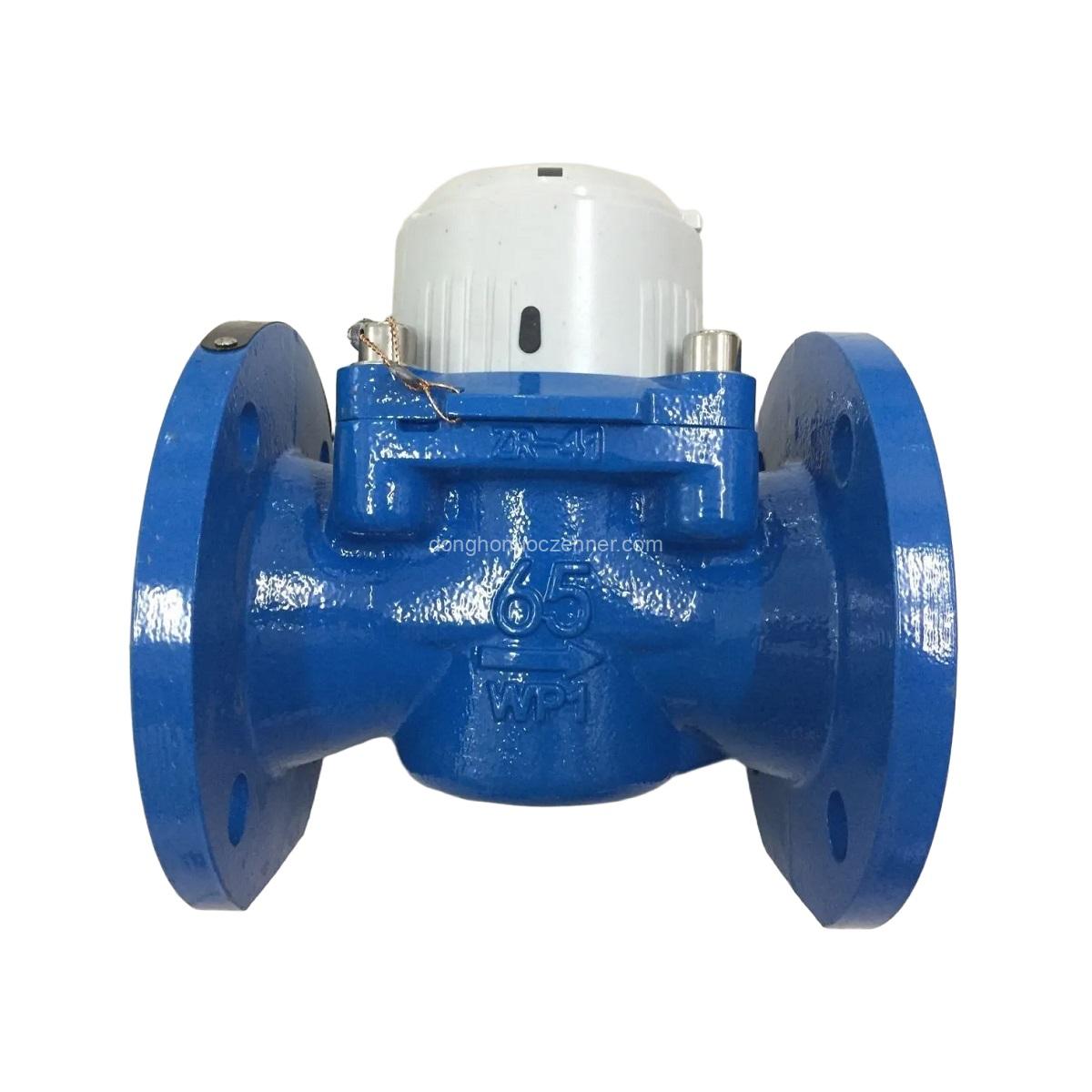

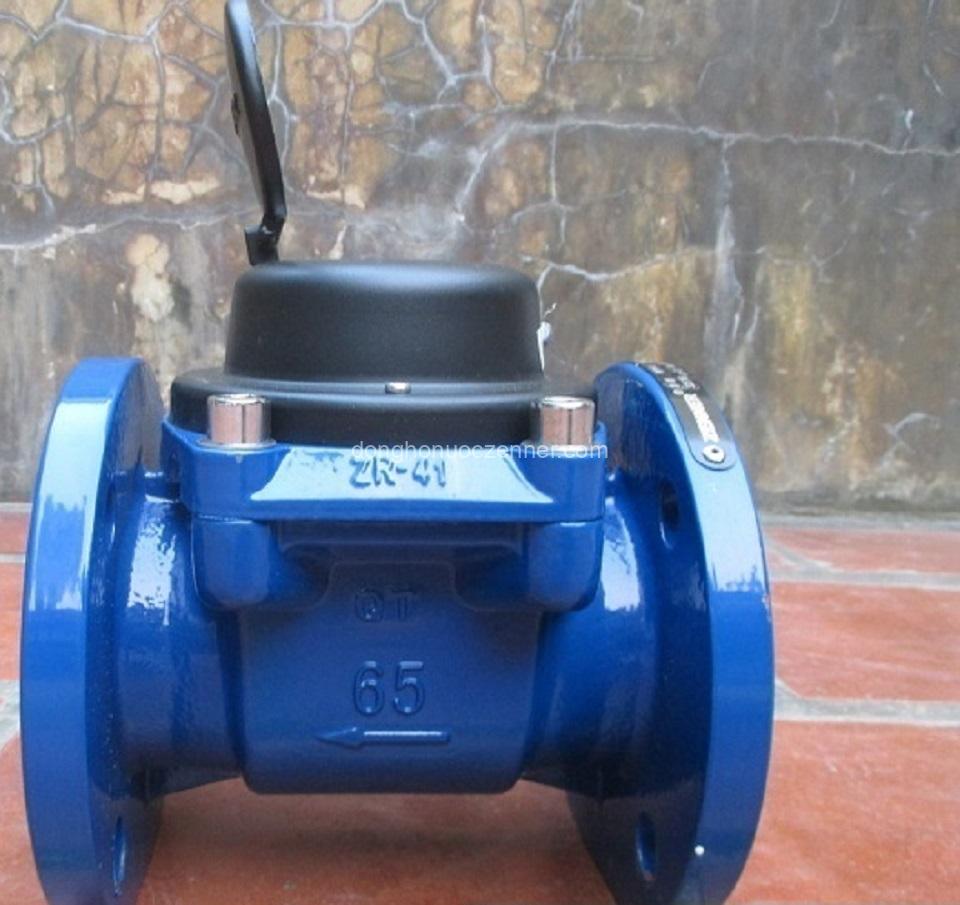

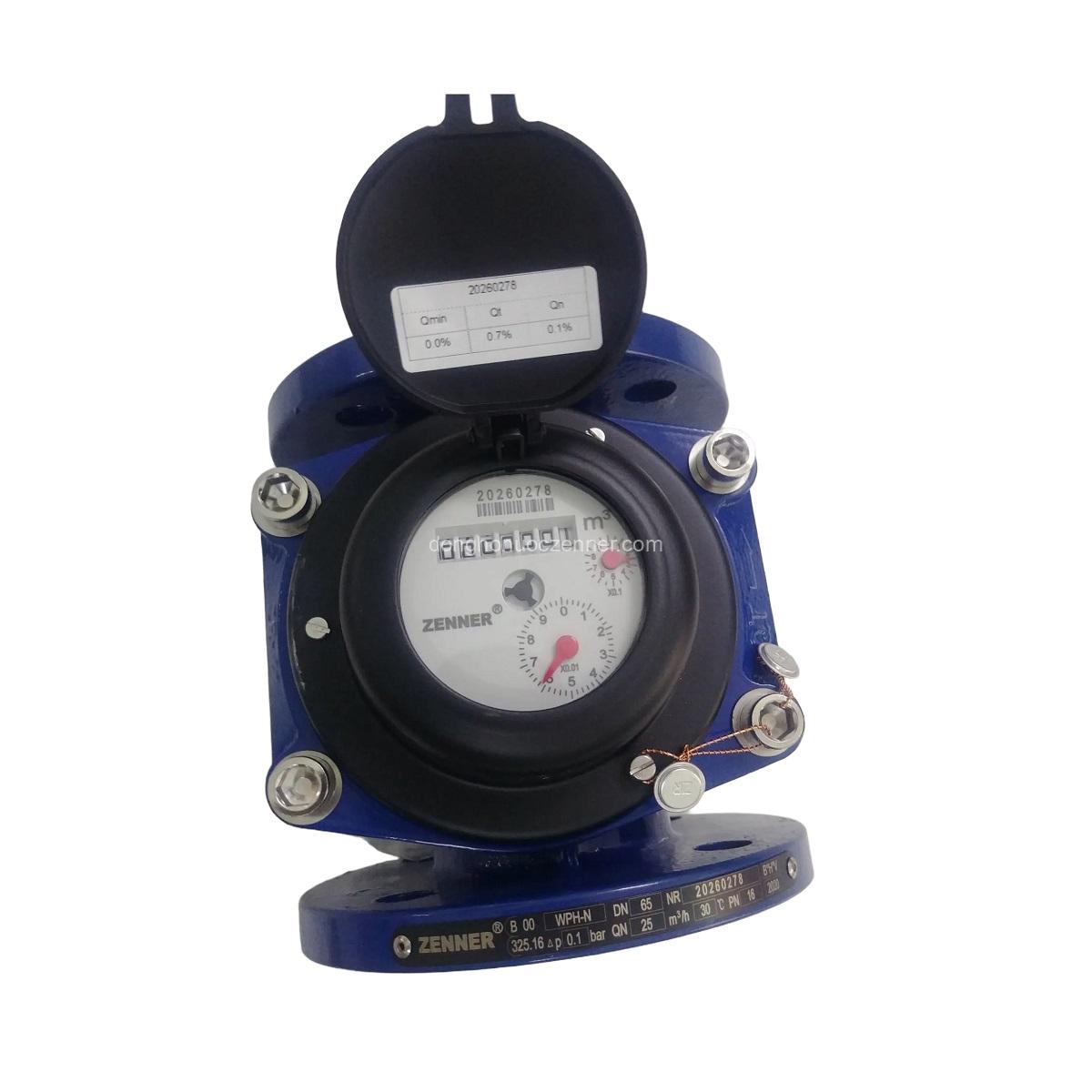

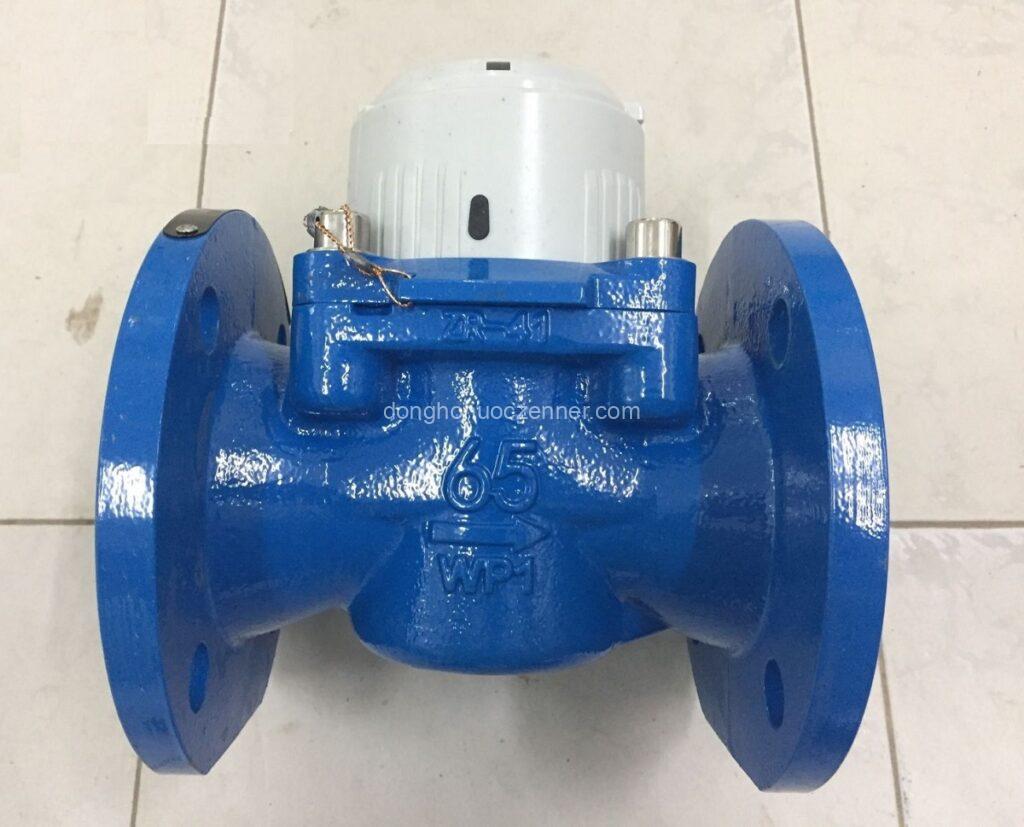

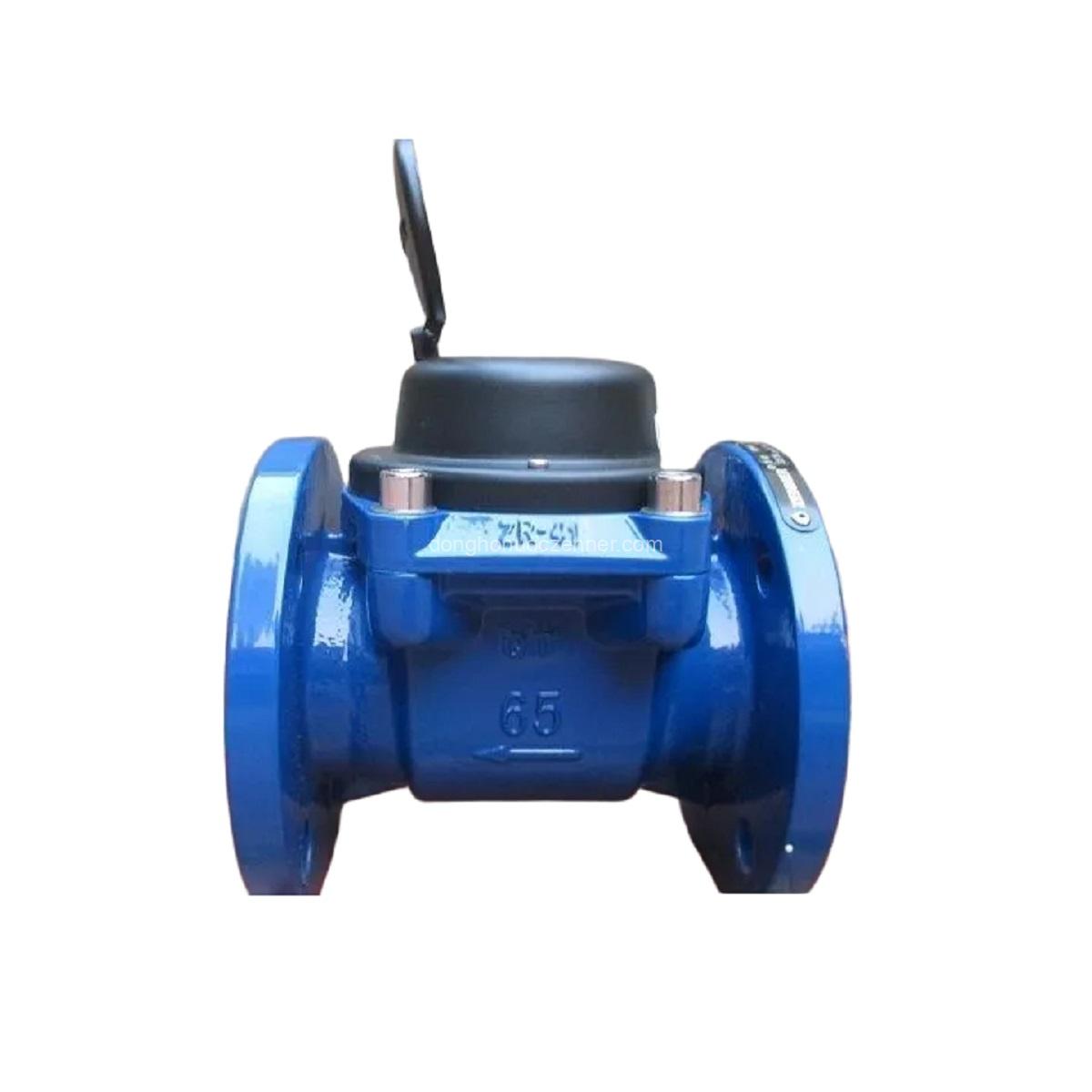

Đồng hồ nước Zenner DN65
📦 Model: Zenner WPH-N
📏 Kích thước danh nghĩa (DN): DN65
💧 Lưu lượng danh định (Qn): 25 m³/h
💦 Lưu lượng lớn nhất (Qmax): 63 m³/h
🔄 Lưu lượng liên tục: 31,5 m³/h
🌧️ Lưu lượng tối thiểu (Qmin): 0,63 m³/h
📐 Chiều dài tổng thể (L): 200 mm
📏 Chiều cao (H): 300 mm
⭕ Đường kính mặt bích (D): 185 mm
🧱 Áp lực tối đa: 16 bar
🌡️ Nhiệt độ tối đa: 50°C
📚 Tiêu chuẩn mặt bích: DIN 2501 / ISO 7005 PN10/16
🎯 Cấp chính xác: Class B
🛠️ Vật liệu thân: Gang GG25 phủ epoxy
🏷️ Thương hiệu: Zenner
1. Giới thiệu sản phẩm
Đồng hồ nước Zenner DN65 là dòng đồng hồ Woltman trục song song WPH-N do Zenner Đức sản xuất. Thiết kế nhỏ gọn, độ chính xác cao và khả năng vận hành ổn định giúp thiết bị này trở thành lựa chọn lý tưởng cho các hệ thống cấp nước quy mô nhỏ như tòa nhà, nhà máy, trạm bơm hoặc các cụm dân cư.
2. Ưu điểm nổi bật
- Kích thước nhỏ gọn, dễ dàng lắp đặt trong không gian hẹp.
- Đồng hồ khô – mặt hiển thị rõ, không tụ hơi nước.
- Độ chính xác cao theo tiêu chuẩn ISO 4064, phù hợp cho dòng chảy nhỏ.
- Thân gang GG25 phủ epoxy chống ăn mòn và bám cặn.
- Bộ đo có thể tháo rời để kiểm định, sửa chữa mà không tháo toàn bộ đồng hồ.
- Tích hợp cảm biến xung để kết nối đo từ xa.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | Zenner WPH-N |
| Kích thước danh nghĩa (DN) | DN65 |
| Lưu lượng danh định (Qn) | 25 m³/h |
| Lưu lượng lớn nhất (Qmax) | 63 m³/h |
| Lưu lượng liên tục | 31,5 m³/h |
| Lưu lượng tối thiểu (Qmin) | 0,63 m³/h |
| Chiều dài tổng thể (L) | 200 mm |
| Chiều cao (H) | 300 mm |
| Đường kính mặt bích (D) | 185 mm |
| Áp lực tối đa | 16 bar |
| Nhiệt độ tối đa | 50°C |
| Tiêu chuẩn mặt bích | DIN 2501 / ISO 7005 PN10/16 |
| Cấp chính xác | Class B |
| Vật liệu thân | Gang GG25 phủ epoxy |
| Thương hiệu | Zenner |
4. Ứng dụng thực tế
- Hệ thống cấp nước tòa nhà, nhà máy nhỏ hoặc trạm bơm khu dân cư.
- Đo lưu lượng nước cho hệ thống PCCC quy mô nhỏ.
- Tích hợp giám sát lưu lượng trong SCADA hoặc bộ ghi dữ liệu điện tử.
5. Tích hợp hệ thống đo từ xa
- Gắn được cảm biến xung: Reed, Optical, NAMUR.
- Kết nối SCADA, BMS, AMR hoặc hệ thống giám sát từ xa.
- Giá trị xung phổ biến: 1 hoặc 10 m³/pulse.
6. Lưu ý lắp đặt
- Lắp đúng chiều dòng chảy (mũi tên in trên thân đồng hồ).
- Đảm bảo ống thẳng ≥ 3 x DN trước đồng hồ, ≥ 2 x DN sau đồng hồ.
- Không lắp ở điểm cao nhất của hệ thống tránh tụ khí.
- Dùng tấm chỉnh dòng nếu không đủ khoảng cách ống tiêu chuẩn
