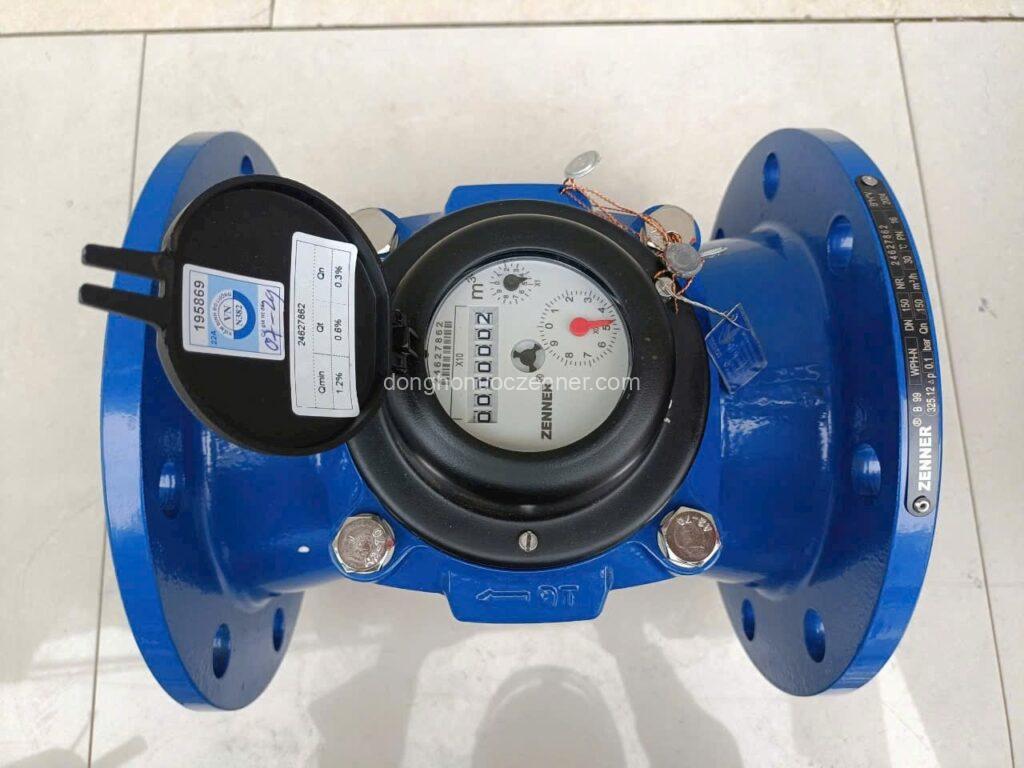

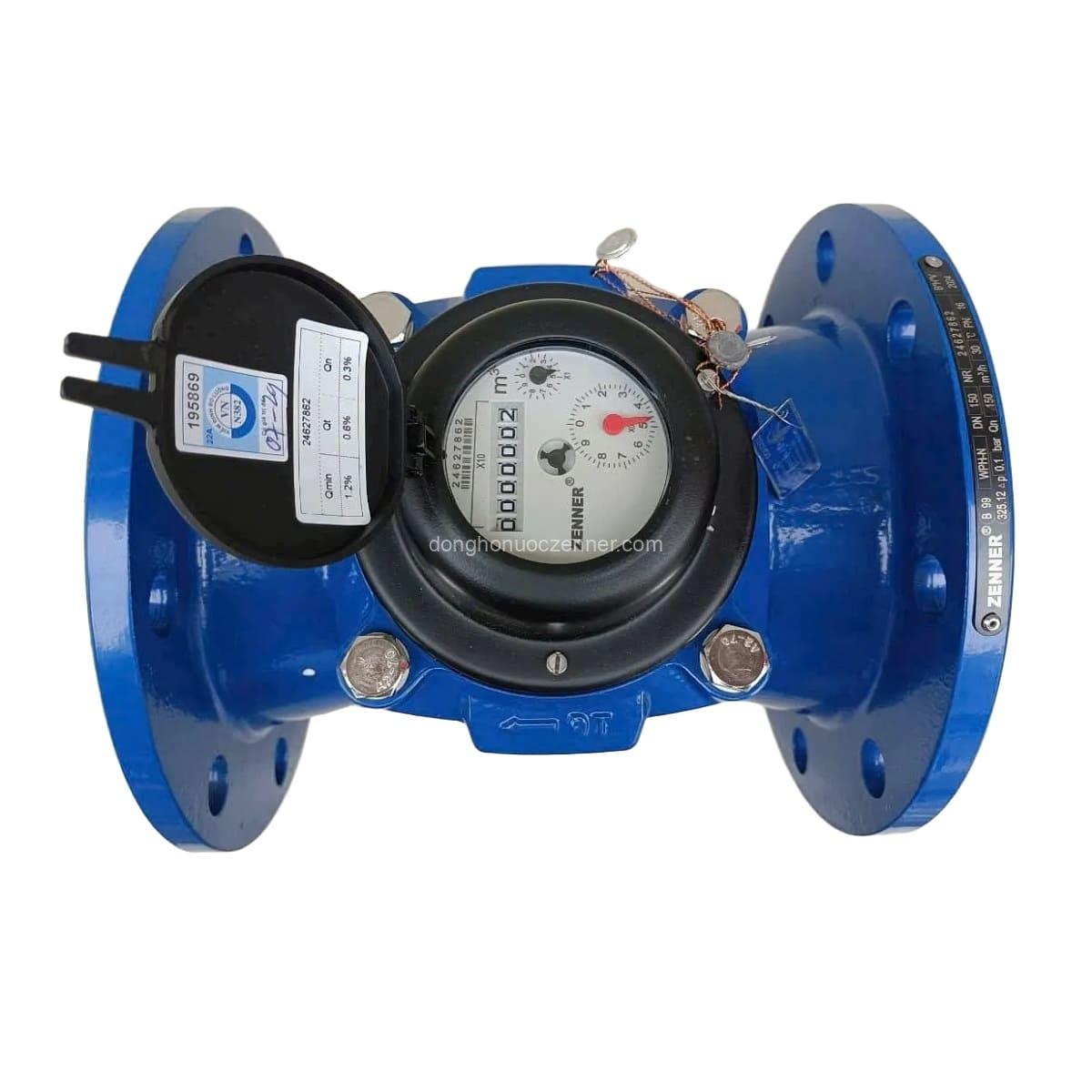

Đồng hồ nước Zenner DN150

1. Giới thiệu sản phẩm

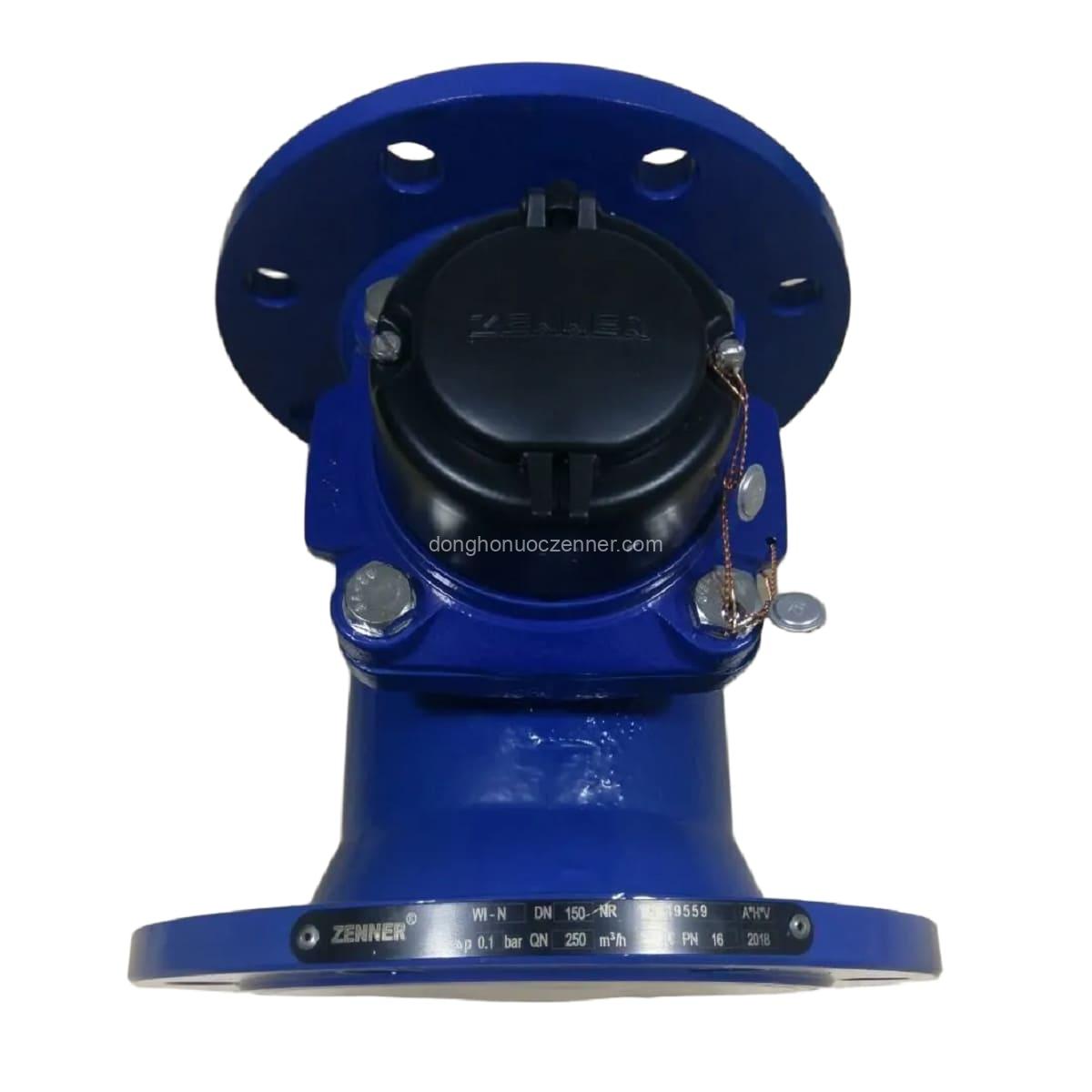

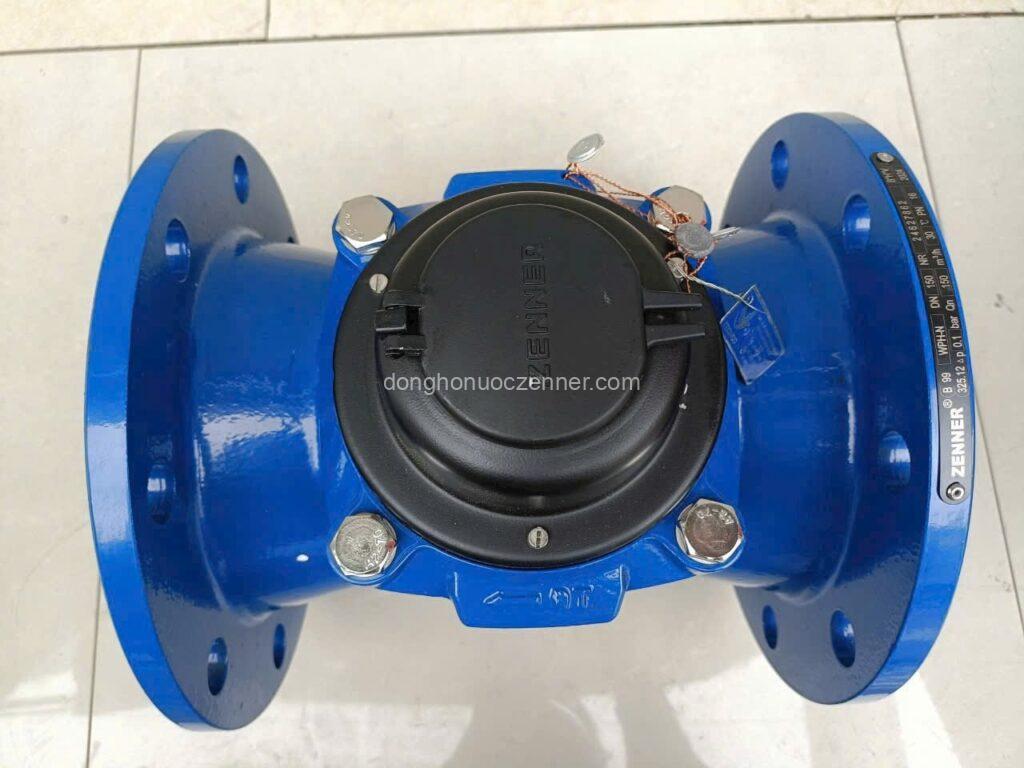

Đồng hồ nước Zenner DN150 là một thiết bị đo lưu lượng nước dạng cơ, được sản xuất bởi Zenner – thương hiệu hàng đầu của Đức, nổi tiếng với hơn một thế kỷ kinh nghiệm trong lĩnh vực công nghệ đo lường. Mã DN150 chỉ đường kính danh nghĩa của đồng hồ, tương ứng với đường ống có đường kính ngoài khoảng phi 168mm.

Đồng hồ DN150 là kích thước lớn, thường được sử dụng cho các ứng dụng đo lường tổng trong hệ thống cấp nước quy mô lớn hoặc các ngành công nghiệp

Xem thêm toàn bộ: Đồng hồ nước Zenner

2. Ưu điểm nổi bật

Đồng hồ Zenner DN150 thừa hưởng và phát huy các ưu điểm cốt lõi từ dòng sản phẩm của Zenner, bao gồm:

Độ chính xác cao và đáng tin cậy:

• Sản xuất theo tiêu chuẩn Châu Âu nghiêm ngặt như ISO 4064, MID (Measuring Instruments Directive) và OIML, đảm bảo kết quả đo chính xác và ổn định theo thời gian.
• Khả năng đo lường chính xác ngay cả ở lưu lượng thấp, giúp tối ưu hóa việc quản lý và tính toán chi phí nước.

Thiết kế bền bỉ, tuổi thọ cao:

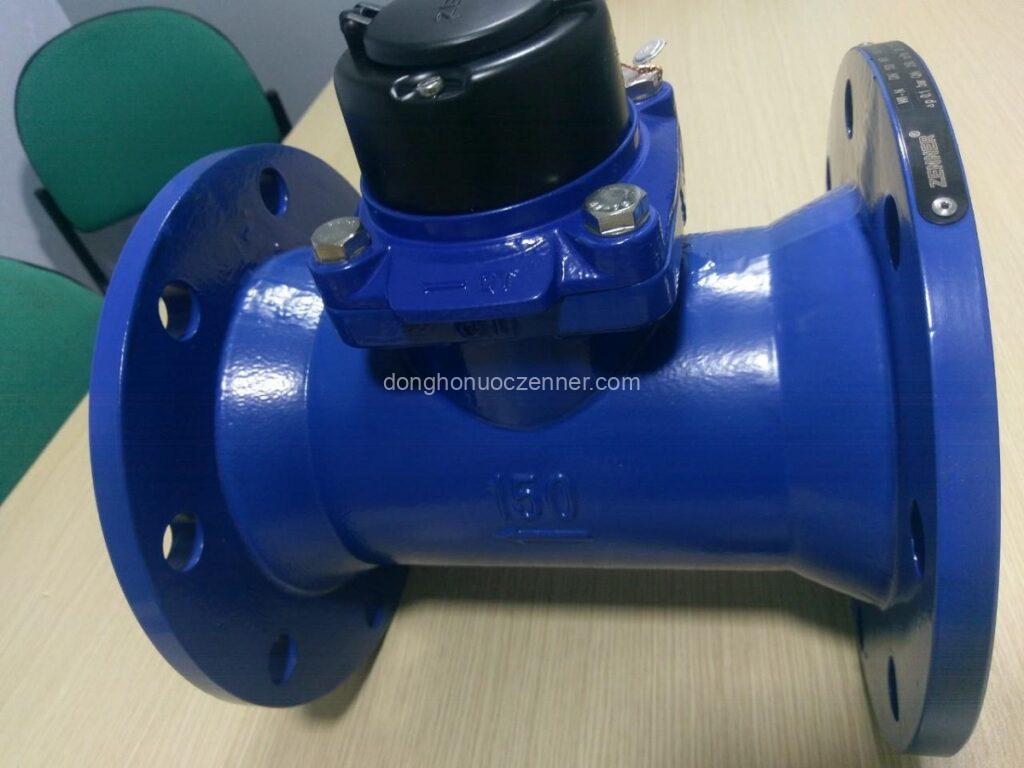

• Thân đồng hồ làm từ gang đúc chất lượng cao (Gang GG25), được phủ lớp sơn Epoxy chống ăn mòn và gỉ sét hiệu quả, phù hợp với môi trường khắc nghiệt.

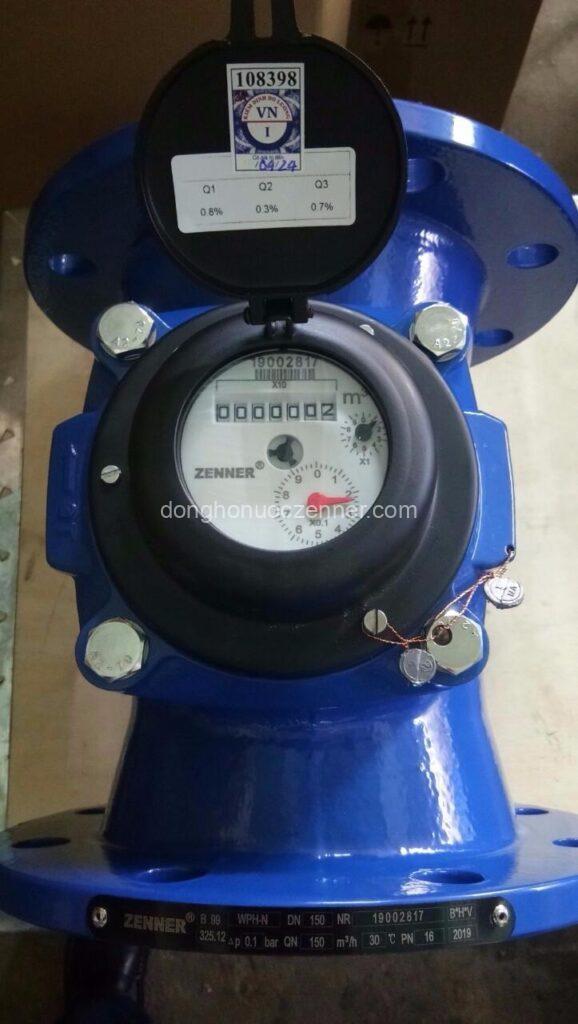

• Bộ đếm khô (Dry Dial) được cách ly hoàn toàn với dòng nước thông qua cơ chế truyền động từ tính và bảo vệ kín (thường là vỏ đồng thủy tinh kín – “Copper Can” đạt chuẩn IP68), ngăn chặn hơi ẩm, cặn bẩn làm mờ mặt số hoặc gây kẹt cơ cấu bên trong.

Phù hợp với lưu lượng lớn:

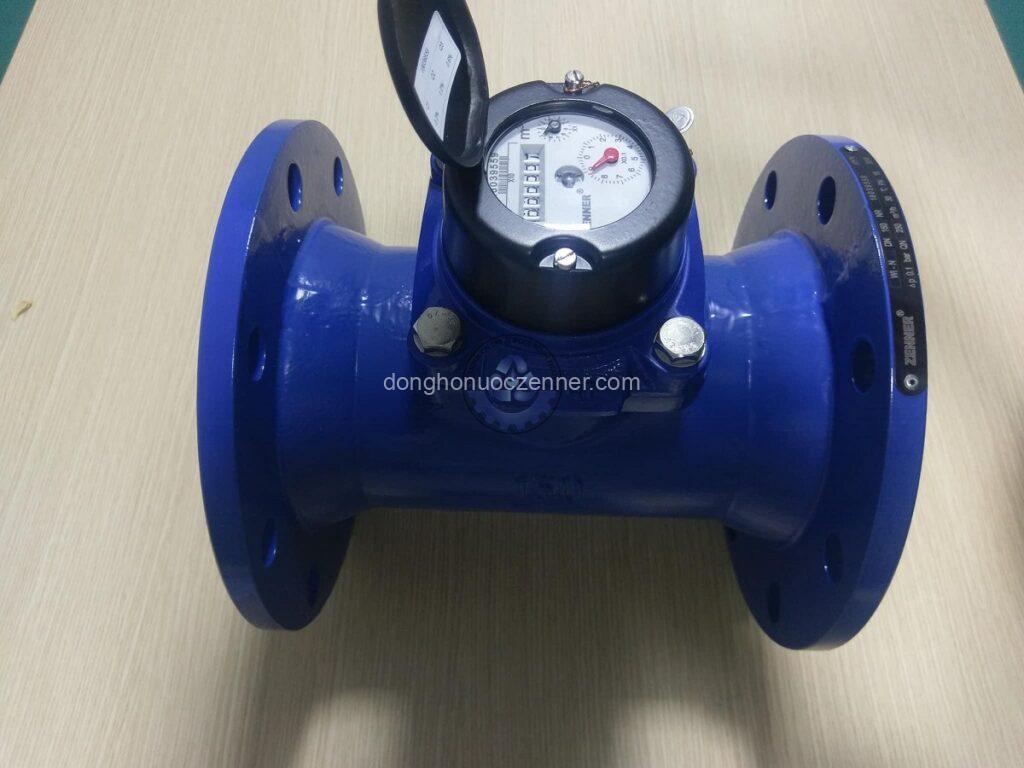

• Là loại đồng hồ Woltman (phổ biến với các model như WPH-N, WI-N), được thiết kế tối ưu để đo các dòng chảy lớn và ổn định. Cánh quạt có cấu trúc đặc biệt, vận hành đáng tin cậy ngay cả ở lưu lượng tối đa.
• Các model cụ thể như WPH-N (Woltman trục song song) chuyên dùng cho nước sạch, trong khi WI-N (Woltman trục vuông góc/cánh trên) được thiết kế cho nước thải hoặc nước thô có chứa cặn bẩn, rác thải để giảm thiểu tắc nghẽn.

Dễ dàng lắp đặt và bảo trì:

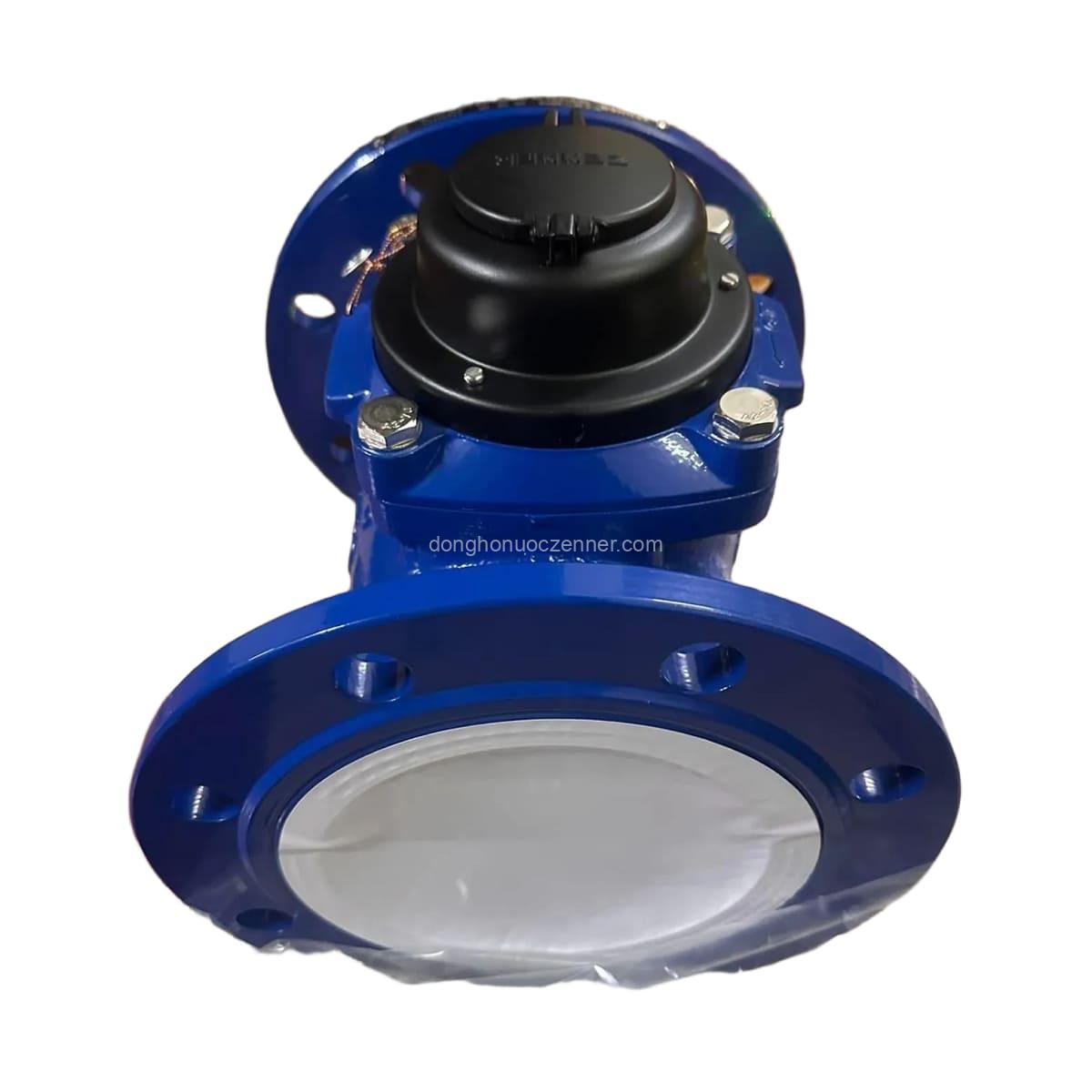

• Sử dụng kết nối mặt bích theo các tiêu chuẩn quốc tế (DIN, BS, JIS), giúp việc lắp đặt và tháo rời để bảo trì trở nên đơn giản và thuận tiện.
• Nhiều model cho phép tháo rời bộ đếm khỏi thân đồng hồ mà không cần tháo cả đồng hồ ra khỏi đường ống, giúp quá trình sửa chữa hoặc kiểm định dễ dàng hơn.

Khả năng mở rộng thông minh:

• Có thể tích hợp thêm các module đầu ra xung (pulse output), M-Bus hoặc các công nghệ giao tiếp không dây (như LoRaWAN®, Wireless M-Bus) để hỗ trợ đọc dữ liệu từ xa (remote reading). Điều này rất hữu ích cho các hệ thống quản lý nước thông minh (AMR/AMI), giúp tự động hóa việc thu thập dữ liệu và giám sát lưu lượng nước.

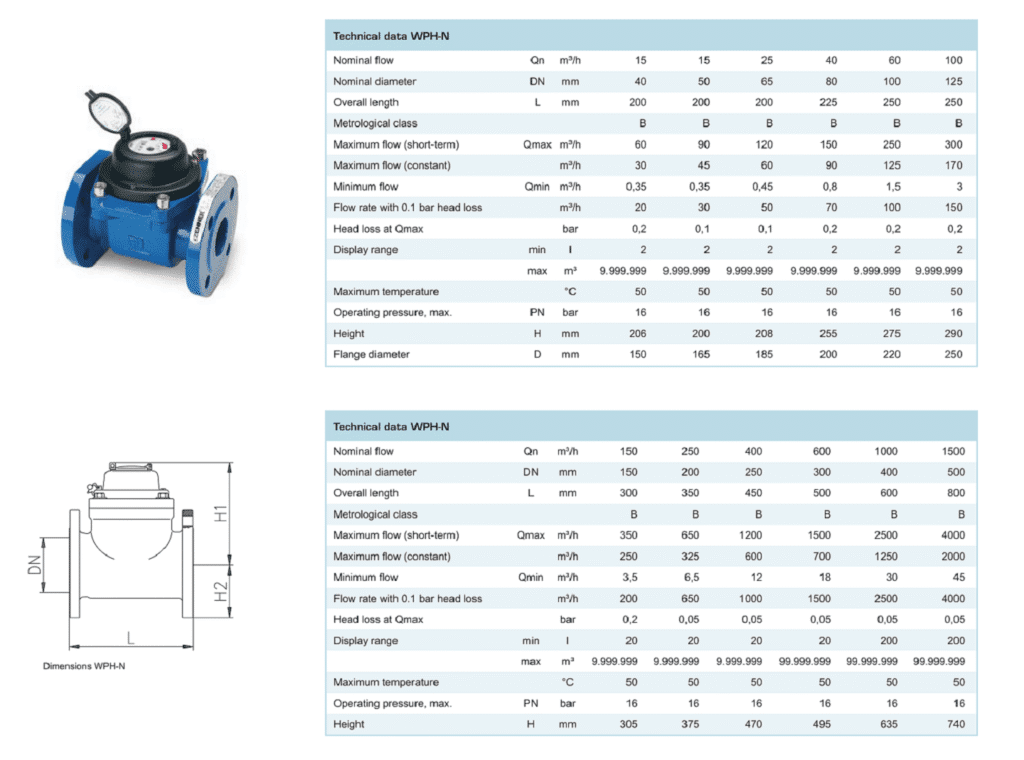

3. Thông số kỹ thuật

4. Ứng dụng thực tế

Đồng hồ nước Zenner DN150 được ứng dụng rộng rãi trong các lĩnh vực yêu cầu đo đếm lưu lượng nước lớn:

• Hệ thống cấp nước đô thị: Là đồng hồ tổng cho các khu dân cư lớn, khu công nghiệp, hoặc các tuyến ống cấp nước chính.
• Nhà máy, xí nghiệp công nghiệp: Đo lưu lượng nước đầu vào sản xuất, nước cho các hệ thống làm mát, hoặc nước thải đầu ra.
• Hệ thống xử lý nước và nước thải: Giám sát lưu lượng nước thô đầu vào và nước đã qua xử lý.
• Hệ thống tưới tiêu quy mô lớn: Trong nông nghiệp và thủy lợi, để quản lý lượng nước sử dụng.
• Các tòa nhà và khu phức hợp lớn: Đo lường tổng lượng nước tiêu thụ cho các trung tâm thương mại, bệnh viện, trường học, v.v.

Zenner DN150 là một lựa chọn đáng tin cậy cho các dự án cần giải pháp đo lường nước chất lượng cao, bền bỉ và chính xác.

5. Yêu cầu về khoảng cách và phụ kiện khi lắp đặt

Để đảm bảo độ chính xác tối ưu, đặc biệt với đồng hồ dạng Woltman như Zenner DN150, cần tuân thủ các quy tắc về đoạn ống thẳng:

• Đoạn ống thẳng phía trước (Upstream): Tối thiểu 5 lần đường kính danh nghĩa (5D). Với DN150, đoạn thẳng này cần dài ít nhất $5\times 150mm=750mm$. Đoạn này giúp làm ổn định dòng chảy trước khi vào đồng hồ.
• Đoạn ống thẳng phía sau (Downstream): ): Tối thiểu 3 lần đường kính danh nghĩa (3D). Với DN150, đoạn thẳng này cần dài ít nhất $3\times 150mm=450mm$.

Phụ kiện cần thiết:

• Van chặn: Lắp đặt van chặn ở cả hai phía (trước và sau) đồng hồ. Điều này cho phép ngắt nước để bảo trì hoặc thay thế đồng hồ mà không cần dừng toàn bộ hệ thống.
• Y lọc (Lọc Y): Việc lắp đặt Y lọc ở phía trước đồng hồ là bắt buộc và cực kỳ quan trọng. Y lọc sẽ bảo vệ đồng hồ khỏi các tạp chất lớn, cặn bẩn và rác thải có thể làm hỏng cánh quạt hoặc gây kẹt cơ cấu đo.
• Khớp nối mềm (Flexible Joint) hoặc khớp nối giãn nở: Giúp hấp thụ các rung động từ đường ống, giảm ứng suất do giãn nở nhiệt và bù trừ sai lệch nhỏ về độ thẳng hàng, bảo vệ đồng hồ khỏi hư hại cơ học.
• Mặt bích và gioăng đệm: Đảm bảo mặt bích trên đường ống phù hợp với kích thước DN150 của đồng hồ. Sử dụng gioăng đệm chất lượng cao để đảm bảo độ kín khít và ngăn ngừa rò rỉ.
• Ốc vít và bu lông: Chọn loại phù hợp với kích thước mặt bích và vật liệu chịu được áp lực, môi trường sử dụng.

6. Quy trình lắp đặt

1. Lắp đặt phụ kiện:

Lắp đặt Y lọc, van chặn và các khớp nối cần thiết vào đường ống theo đúng vị trí và chiều dòng chảy.

2. Định vị đồng hồ:

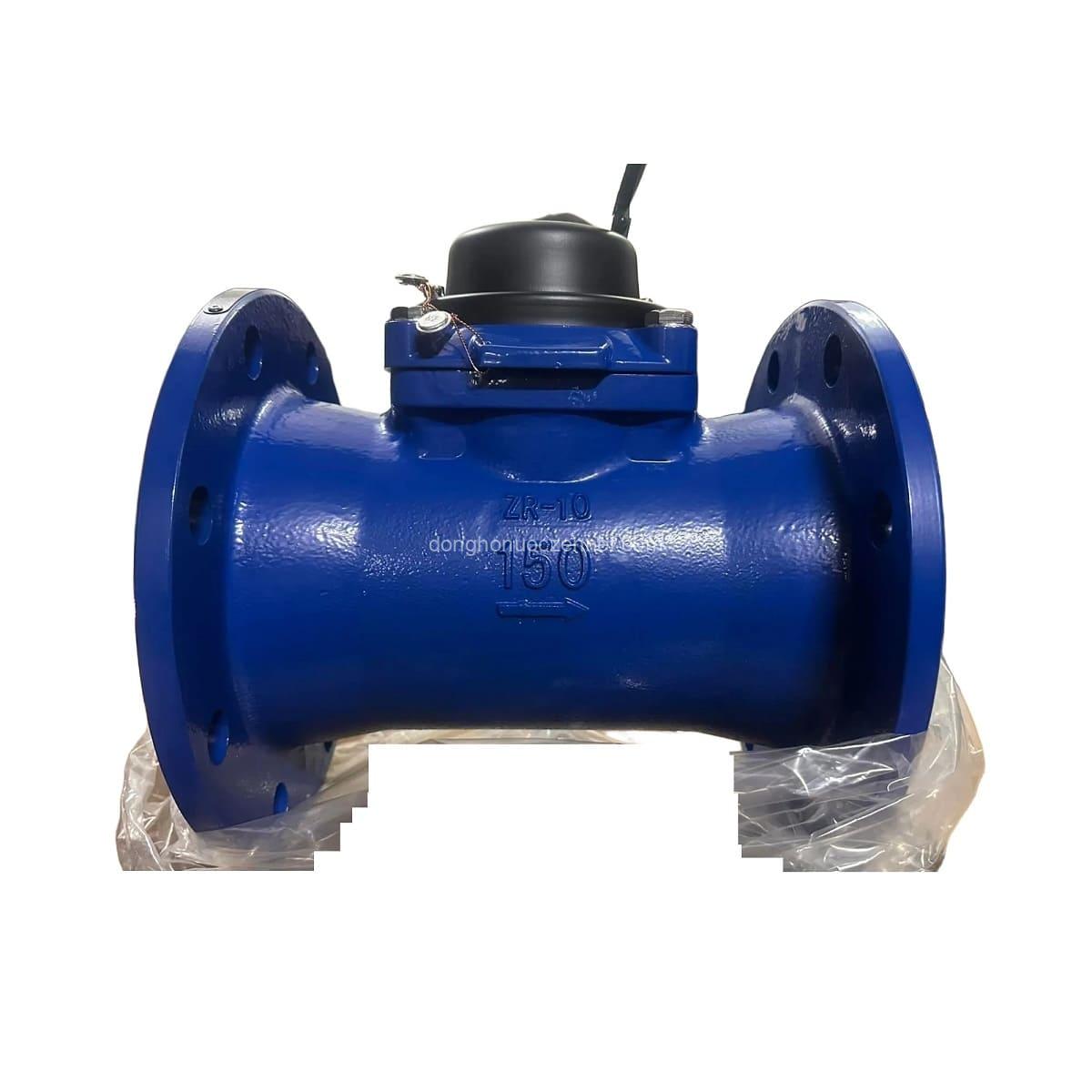

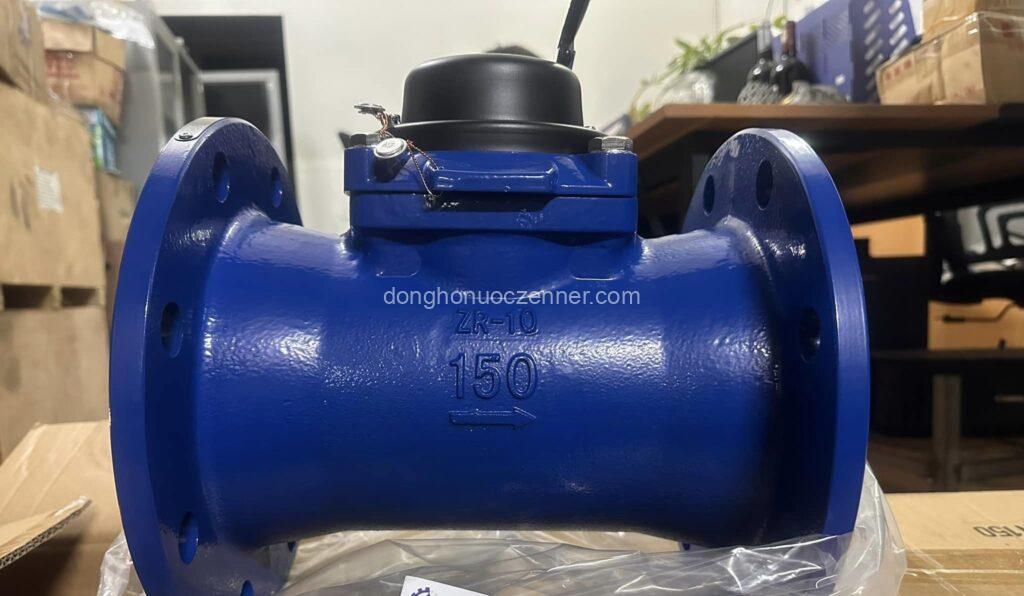

Đặt đồng hồ vào vị trí sao cho mũi tên chỉ chiều dòng chảy được dập nổi trên thân đồng hồ trùng khớp với chiều dòng nước trong đường ống. Đây là yếu tố sống còn để đồng hồ đo đúng.

3. Lắp gioăng và siết bu lông:

Đặt gioăng đệm vào giữa các mặt bích. Siết đều các bu lông theo hình chéo (đối xứng) từng bước một để phân bổ áp lực đều, tránh cong vênh và đảm bảo độ kín. Không siết quá chặt ngay lập tức.

4. Kiểm tra độ cân bằng:

Đảm bảo đồng hồ được lắp đặt theo phương ngang và không bị nghiêng lệch. Việc lắp đặt không đúng vị trí có thể ảnh hưởng đến độ chính xác của phép đo.

5. Kiểm tra rò rỉ và hoạt động:

• Sau khi lắp đặt xong, mở từ từ van chặn phía trước đồng hồ để nước chảy vào.
• Kiểm tra kỹ các mối nối mặt bích xem có bị rò rỉ nước không. Nếu có, cần siết thêm bu lông hoặc kiểm tra lại gioăng đệm.
• Khi không còn rò rỉ, mở van phía sau và quan sát mặt số đồng hồ xem có hoạt động bình thường khi có dòng nước chảy qua không.

6. Ghi nhận chỉ số ban đầu:

Sau khi hệ thống hoạt động ổn định, hãy ghi lại chỉ số ban đầu trên mặt đồng hồ để làm cơ sở cho việc theo dõi và tính toán lượng nước tiêu thụ sau này.

7. Những lưu ý trong quá trình sử dụng

Để đảm bảo đồng hồ nước Zenner DN150 của bạn hoạt động chính xác, bền bỉ và hiệu quả trong suốt quá trình sử dụng, hãy ghi nhớ những điểm quan trọng sau:

Kiểm soát dòng chảy và áp lực:

• Tránh hiện tượng búa nước (Water Hammer): Không đóng hoặc mở van quá nhanh, cũng như khởi động hoặc dừng bơm đột ngột. Sự thay đổi áp suất đột ngột này có thể tạo ra các xung lực lớn, gây hư hại nghiêm trọng cho cánh quạt và cơ cấu bên trong đồng hồ, làm giảm độ chính xác và tuổi thọ.
• Duy trì áp lực ổn định: Đảm bảo áp lực nước trong đường ống luôn nằm trong dải áp suất làm việc cho phép của đồng hồ (thường là PN16, tức 16 bar). Áp lực quá cao có thể gây quá tải, trong khi áp lực quá thấp có thể ảnh hưởng đến khả năng đo chính xác, đặc biệt ở lưu lượng nhỏ.

Bảo vệ đồng hồ khỏi tác động bên ngoài:

• Chống rung động và va đập: Đồng hồ cần được lắp đặt chắc chắn, tránh các rung động mạnh từ máy bơm, đường ống hoặc các thiết bị khác. Va đập mạnh có thể làm hỏng cơ cấu bên trong hoặc làm vỡ mặt kính hiển thị.
• Bảo vệ khỏi nhiệt độ khắc nghiệt: Tránh để đồng hồ tiếp xúc trực tiếp với ánh nắng mặt trời gay gắt trong thời gian dài (có thể làm lão hóa vật liệu). Đặc biệt, vào mùa lạnh, cần có biện pháp chống đóng băng (ví dụ: bọc cách nhiệt, lắp trong hầm kỹ thuật) để tránh nước đóng băng gây vỡ đồng hồ.
• Hạn chế tiếp xúc với hóa chất và môi trường ăn mòn: Mặc dù thân đồng hồ được sơn Epoxy chống ăn mòn, nhưng việc tiếp xúc lâu dài với hóa chất mạnh hoặc môi trường có tính ăn mòn cao vẫn có thể ảnh hưởng đến tuổi thọ của thiết bị.

Đảm bảo chất lượng nước phù hợp:

• Đối với nước sạch: Nếu đồng hồ được sử dụng cho nước sinh hoạt hoặc nước sạch công nghiệp, hãy đảm bảo nguồn nước không chứa quá nhiều cặn bẩn, bùn, cát hoặc tạp chất lơ lửng. Các tạp chất này có thể gây mài mòn cánh quạt, làm kẹt bộ đếm hoặc giảm độ chính xác. Việc lắp đặt Y lọc phía trước đồng hồ là biện pháp phòng ngừa hiệu quả.
• Đối với nước thải/nước thô: Nếu đồng hồ là loại chuyên dụng cho nước thải (ví dụ: Zenner WI-N), cần lưu ý rằng dù được thiết kế để chịu được tạp chất, việc tích tụ quá nhiều rác thải lớn hoặc cặn bẩn đặc vẫn có thể gây tắc nghẽn hoặc ảnh hưởng đến hoạt động. Cần có quy trình vệ sinh định kỳ Y lọc và kiểm tra đồng hồ.

Tham khảo thêm các kích cỡ: Zenner DN125 | Zenner DN200
